Cos’è una pompa autoadescante e come funziona?

Cos’è una pompa autoadescante e come funziona?

Una pompa autoadescante è una specifica tipologia di pompa per fluidi che necessita di essere riempita con un liquido all’interno della cavità o del corpo della pompa per avviare il processo di pompaggio. Questa caratteristica di progettazione offre la possibilità di aumentare l’efficienza operativa negli impianti di processo in cui le pompe vengono utilizzate per una serie di operazioni ripetute ma intermittenti.

La presenza costante di fluido nel corpo della pompa consente a quest’ultima di gestire meglio le cosiddette “sacche d’aria” ovvero degli accumuli di bolle d’aria nel meccanismo di funzionamento della pompa che possono comprometterne il corretto funzionamento. Nella pratica, le pompe autoadescanti sono precedentemente riempite con il fluido in questione attraverso una piccola porta localizzata sul corpo della pompa (la camera in cui è presente la girante). Dopo questa operazione la pompa può essere azionata, innescando una turbolenza che permette al fluido di risalire e “ripulire” le tubazioni dall’aria.

Le pompe autoadescanti DEBEM

Uno dei metodi progettuali più comuni per indurre il processo di adescamento prevede le seguenti operazioni:

  • Creare un serbatoio parallelo alla linea di utenza, di volume pari o superiore alla quantità di liquido necessario a riempire la tubazione di aspirazione. Questo serbatoio consente alla pompa di liberare l’aria dal corpo pompa e dalla linea di aspirazione durante il ciclo di adescamento, sostituendola con il liquido del serbatoio che viene miscelato all’aria residua.
  • Inserire una valvola di non ritorno anteposta alla pompa, in modo da non dover ripetere le operazioni di riempimento ogni volta in cui è necessario azionare la pompa.

La capacità “autoadescante” di questo tipo di pompa centrifuga deriva dalla capacità del serbatoio di trattenere il liquido dopo il suo primo adescamento. Nel descrivere il concetto di auto adescamento si è fatto sempre riferimento alla tipologia di pompe centrifughe. Tuttavia, esistono diverse tipologie di pompe che possono essere associate a questo termine, nello specifico le pompe volumetriche a membrana, le pompe peristaltiche e le pompe a lobi.

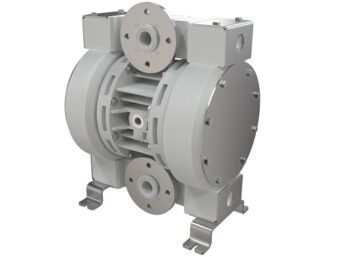

Debem propone una gamma di pompe volumetriche a doppia membrana interamente funzionanti ad aria compressa in grado di offrire caratteristiche complete di auto adescamento. Nel caso specifico, il funzionamento delle linee di pompe Cubic e Boxer rende superflua la presenza del serbatoio parallelo all’interno del corpo della pompa. Questo può essere considerato un enorme vantaggio nelle applicazioni in cui le condizioni limitate di spazio richiedono l’impiego di una pompa dalle dimensioni più piccole di quelle standard che caratterizzano i modelli con serbatoio.

Funzionamento di una pompa Autoadescante Debem

Funzionamento di una pompa Autoadescante Debem

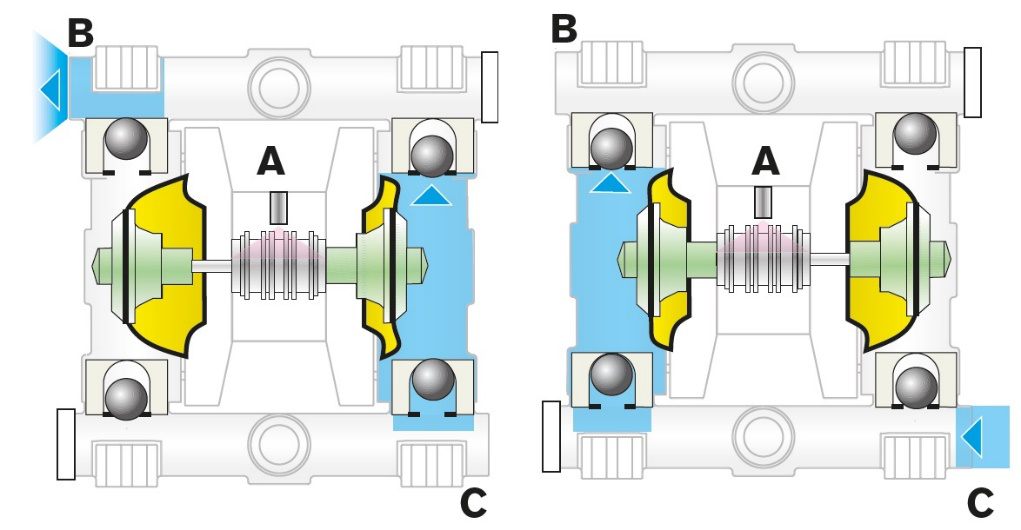

Il funzionamento di una pompa Boxer include dei vantaggi applicativi notevoli se comparati a quelli offerti da una normale pompa elettro-alimentata. Di seguito descriviamo un semplice schema di funzionamento di una pompa Boxer.

L’aria di alimentazione fluisce costantemente all’interno della pompa (ingresso A), innescando in questo modo il processo di pompaggio.

  • Situazione 1: la membrana si “ritrae” (immagine di sinistra) creando un vuoto. La sfera in aspirazione viene alzata dall’effetto di risucchio del fluido. Questa operazione permette al fluido (e anche all’aria, nel caso di messa in moto della pompa) di riempire la camera.
  • Situazione 2: la membrana si “espande” (immagine di destra) e spinge il fluido all’esterno della pompa. In questo caso la sfera in mandata si alza. L’espansione della membrana, allo stesso tempo, preme la sfera in aspirazione verso il basso, chiudendo il passaggio.

Questa tipologia di funzionamento permette l’aspirazione del fluido anche quando la pompa non è invasata sfruttando il movimento delle sfere che vengono usate come valvole di non ritorno per la creazione del vuoto all’interno della tubazione di aspirazione. Le valvole non possono essere comunque considerate di non ritorno in quanto non permettono sempre una tenuta stagna e duratura.

SCARICA IL CATALOGO DEBEM

Principali applicazioni delle pompe autoadescanti

Le pompe autoadescanti sono utilizzate in molti settori applicativi. Nello specifico all’interno dell’industria alimentare e farmaceutica le pompe sono inserite all’interno delle linee di processo per svolgere diverse operazioni quali:

  • Spostare liquidi, ingredienti, materie prime e semilavorati attraverso le linee di processo.
  • Pompare fluidi CIP (clean-in-place) per eseguire operazioni di pulizia e igienizzazione dei tubi e delle componenti dell’impianto.
  • Movimentare fluidi da un recipiente di stoccaggio a un altro.
  • Eseguire operazioni di svuotamento di fusti e serbatoi.

Le pompe autoadescanti trovano facile impiego anche all’interno dei settori edile, agricolo e del trattamento acque quando è necessario riuscire ad estrarre e pompare correttamente l’acqua e mantenere nello stesso tempo alte condizioni di efficienza dell’impianto.

Vantaggi di utilizzo delle pompe autoadescanti

I principali vantaggi di una pompa autoadescante DEBEM sono molteplici e possono essere riassunti nei seguenti punti:

  • Le pompe con caratteristiche di auto-adescamento garantiscono una maggiore altezza di aspirazione, rispetto alle classiche pompe centrifughe che sono in grado di aspirare il liquido da un’altezza massima di 5-6 metri.
  • Questa tipologia di pompe è in grado di gestire un’ampia varietà di liquidi e rappresentano la soluzione ideale per gestire fluidi particolari quali fanghi, liquidi corrosivi e liquidi con presenza di solidi in sospensione.
  • Questa tecnologia è Ideale per eseguire operazioni di pompaggio frequenti e intermittenti, in quanto vengono eliminate le fasi di adescamento della pompa all’avviamento.
  • Le pompe DEBEM non prevedono la presenza di un serbatoio all’interno della pompa e quindi possono essere caratterizzate da dimensioni più ridotte rispetto alle pompe standard.
  • Le auto adescanti, rispetto alle pompe sommerse, hanno caratteristiche di manutenzioni più semplici da gestire in quanto non è necessario operare all’interno di uno spazio confinato o all’interno di un liquido.

Entra in contatto con DEBEM per informazioni commerciale e preventivi

Scegliere la pompa adeguata alle proprie esigenze

Con questo articolo abbiamo definito ed illustrato i vantaggi delle pompe auto adescanti. Se siete interessati all’acquisto di una pompa auto adescante DEBEM mettetevi subito in contatto con il nostro ufficio commerciale. Un team competente vi saprà guidare nella scelta della tecnologia la più adatta alle vostre esigenze applicative.
