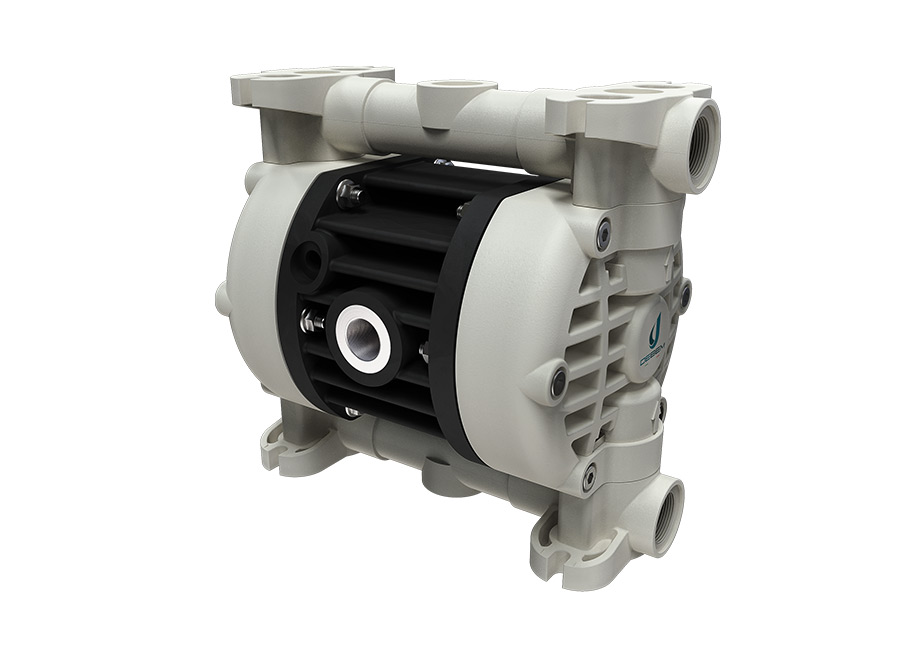

BOXER 35 PP

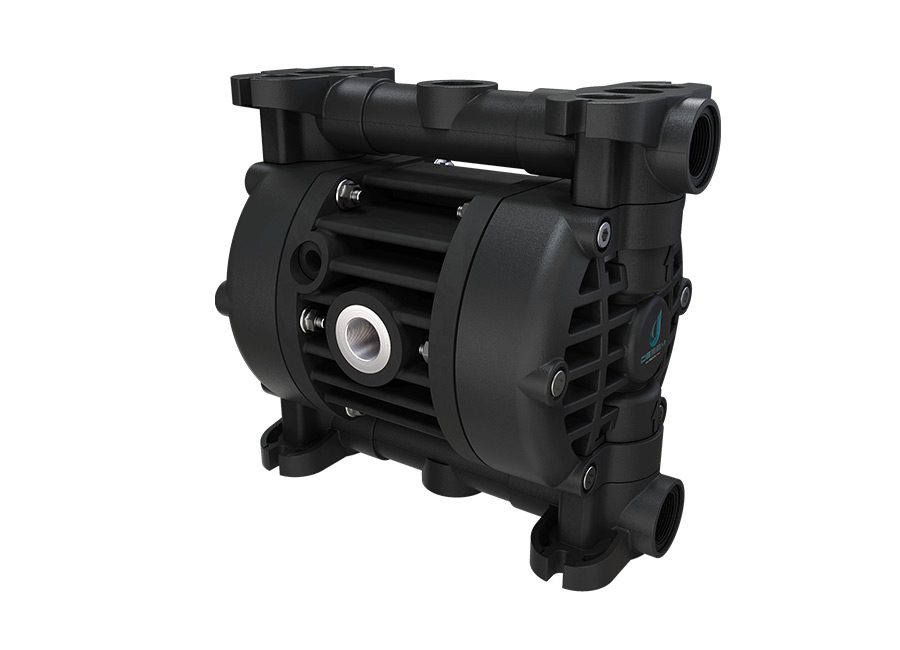

BOXER 35 PVDF
BOMBAS NEUMÁTICAS DE DOBLE MEMBRANA

Boxer 35

  • Caudal máx: 35 l/min
  • Conexiones de aspiración / impulsión: 1/2” f BSPP
ATEX ZONA 2 - ESTÁNDAR EN TODOS LOS MODELOS

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONA 1 - BAJO PEDIDO

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

APLICACIONES

Sectores de aplicación

Biodiesel
PRODUCCIÓN Y ALMACENAMIENTO DE BIODIESEL
INDUSTRIA CHIMICA
INDUSTRIA QUÍMICA
Industria delle Vernici
INDUSTRIA DE PINTURAS
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIA GALVÁNICA Y ELECTRÓNICA
INDUSTRIA GRAFICA
INDUSTRIA GRÁFICA
Industria Orafa
INDUSTRIA DE LA ORFEBRERÍA
VALORES

Prestaciones

Boxer 35 performance

* Las prestaciones indicadas se refieren a bombas cebadas (con fluido agua a 20°C) con descarga libre y varían en función de los materiales de composición.

** Atención: valores medios de las distintas configuraciones de materiales para bolas y sedes de bola.

VALORES

Datos técnicos

Altura / Caudal garantizadas según ISO 9906
Conexiones de aspiración / impulsión 1/2″ f BSPP – NPT solo bajo pedido
Empalme del aire 3/8″ f BSPP
Caudal máx. * 35 l/min
Màx. presión del aire de alimentación 8 bar
Altura max. * 80 m
Aspiración máx. con succión negativa – en seco ** 3 m
Aspiración máx. con succión negativa – con bomba cebada 9,5 m
Diám. Máx. sólidos en suspensión 2 mm
Ruido ** 65 dB
Volumen por carrera 30 cc
Disponible en los siguientes materiales

PP PVDF

Materiales de construcción (cuerpo y colectores) y peso neto
Version Peso Min Max
PP (con carga vidrio) 1,8 kg 3° C 65° C
PP conductivo (con carga de carbono) 1,8 kg 3° C 65° C
PVDF (con carga de carbono) 1,98 kg 3° C 95° C
Dimensiones máximas Plastico
Alto 168 mm
Ancho 188 mm
Profundidad 120 mm
VALORES

Conexiones

Attacchi-Microboxer
BOXER 35 (PLASTICO)
A1 – A2 – A4 – M1 – M2 – M4

CONEXIONES ESTÁNDAR
M1 – A1

ASPIRACIÓN
A1 – A2 – A3 – A4 – A5 – A6

IMPULSIÓN
M1 – M2 – M3 – M4 – M5 – M6
