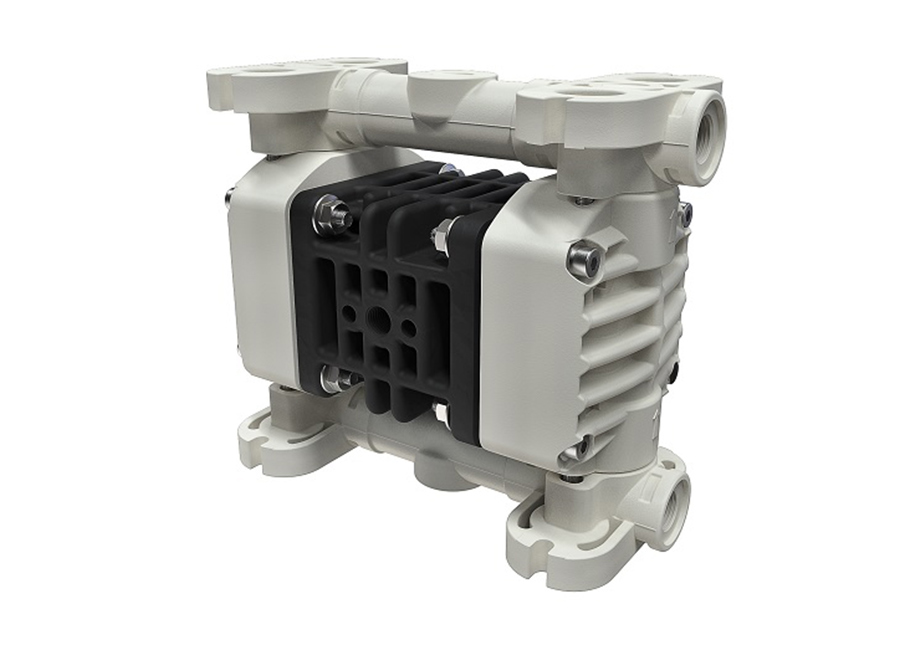

Boxer 7
Boxer 7
BOMBAS NEUMÁTICAS DE DOBLE MEMBRANA

Boxer 7

  • Caudal máx: 9 l/min
  • Conexiones de aspiración / impulsión: G 1/4″ f
ATEX ZONA 2 - ESTÁNDAR EN TODOS LOS MODELOS

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONA 1 - BAJO PEDIDO

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

APLICACIONES

Sectores de aplicación

Automotive
AUTOMOCIÓN
DEPURAZIONE ACQUA E FANGHI
DEPURACIÓN DE AGUAS Y LODOS
INDUSTRIA CERAMICA, PIETRE, MARMI, VETRO E MINERARIA
INDUSTRIA DE LA CERÁMICA, PIEDRA, MÁRMOL, CRISTAL Y MINERIA
INDUSTRIA CHIMICA
INDUSTRIA QUÍMICA
Industria delle Vernici
INDUSTRIA DE PINTURAS
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIA GALVÁNICA Y ELECTRÓNICA
INDUSTRIA GRAFICA
INDUSTRIA GRÁFICA
PACKAGING, COLLA, CARTA E CARTIERE
EMBALAJE, COLA, PAPEL Y PAPELERAS
VALORES

Prestaciones

* Las prestaciones indicadas se refieren a bombas cebadas (con fluido agua a 20°C) con descarga libre y varían en función de los materiales de composición.

** Atención: valores medios de las distintas configuraciones de materiales para bolas y sedes de bola.

VALORES

Datos técnicos

Altura / Caudal garantizadas según ISO 9906
Conexiones de aspiración / impulsión G 1/4″ f
Empalme del aire G 1/8″ f
Caudal máx. * 9 l/min
Màx. presión del aire de alimentación 8 bar
Altura max. * 80 m
Aspiración máx. con succión negativa – en seco ** 4 m
Aspiración máx. con succión negativa – con bomba cebada 9,5 m
Diám. Máx. sólidos en suspensión 0,5 mm
Ruido ** 65 dB
Volumen por carrera 3,2 cc
Disponible en los siguientes materiales

PP PVDF

Materiales de construcción (cuerpo y colectores) y peso neto
Version Peso Min Max
PP (con carga vidrio) 0,7 kg 3° C 65° C

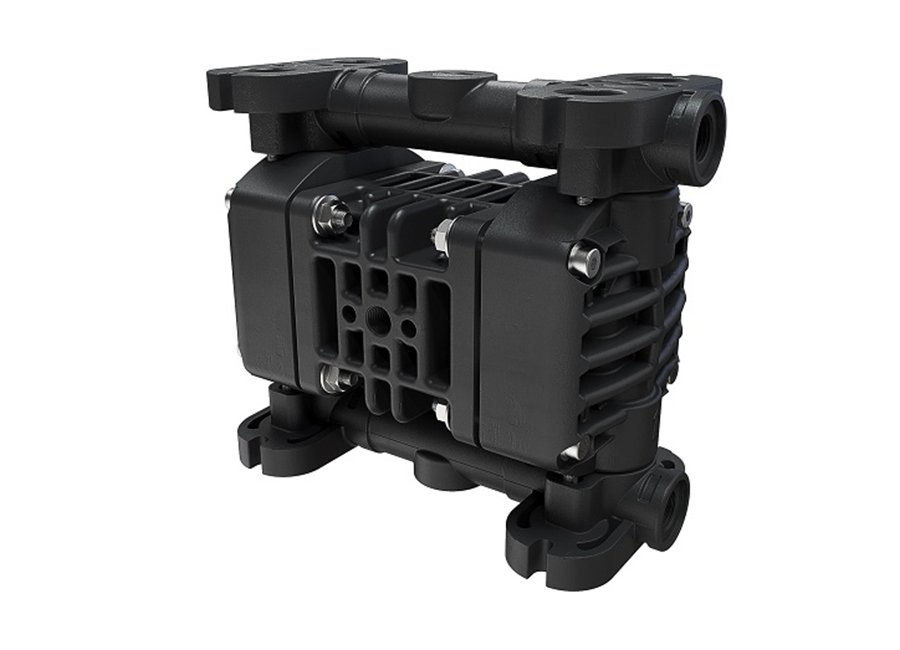

PP conductivo (con carga de carbono) 3° C 65° C
PVDF 3° C 95° C
Dimensiones máximas Plastico
Alto 120 mm
Ancho 138 mm
Profundidad 68 mm
VALORES

Conexiones

PLASTICO

A1 – A2 – A4 – M1 – M2 – M4

CONEXIONES ESTÁNDAR
M1 – A1

ASPIRACIÓN
A1 – A2 – A3 – A4 – A5 – A6

IMPULSIÓN
M1 – M2 – M3 – M4 – M5 – M6
