DRUCKLUFT-DOPPELMEMBRANPUMPEN
Sboxer 15
- Maximale Fördermenge: 17 l/min
- Anschlüsse saug- / druckseitig: BSPP 3/8” f
ATEX ZONE 2 - STANDARD BEI ALLEN MODELLEN
II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc
ATEX ZONE 1 - AUF ANFRAGE
II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db
GRAFIKBRANCHE
AUFBEREITUNG VON WASSER UND SCHLÄMMEN
PACKAGING, KLEBSTOFF, PAPIER UND PAPIERFABRIKEN
CHEMISCHE INDUSTRIE
GALVANISCHE UND ELEKTRONISCHE INDUSTRIE
KERAMIC-, STEIN-, MARMOR-, GLASINDUSTRIE UND BERGBAU
DATEN
Technische Daten
Gemäß ISO 9906 garantierte Förderhöhen / Fördermengen
| Anschlüsse saug- / druckseitig: | BSPP 3/8” f oder NPT nur auf Anfrage |
| Luftanschluss | BSPP 3/8″ f |
| Max. Fördermenge | 17 l/min |
| Max. Versorgungsluftdruck | 8 bar |
| Max. Ansaugung von über dem Flüssigkeitsspiegel – trocken |
3 m |
| Max. Ansaugung von über dem Flüssigkeitsspiegel – mit gefüllter Pumpe |
9,5 m |
| Durchm. Max. Feststoffanteil | 0,5 mm |
| Geräuschpegel | 65 dB |
| Volumen pro Hub | 10,3 cc |
PP PVPF ALU AISI
| Version | Gewicht | Min | Max |

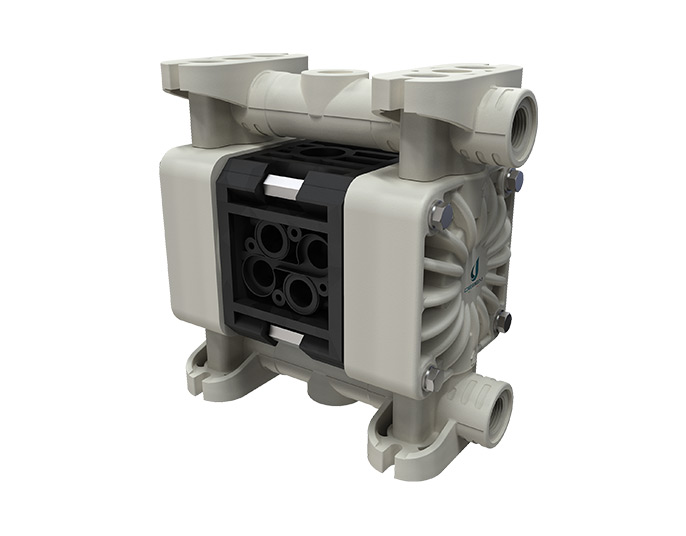

| PP (mit Glasfüllung) | 1,1 kg | 3° C | 65° C |
| PP leitfähig (mit Karbonfüllung) | 1,3 kg | 3° C | 65° C |

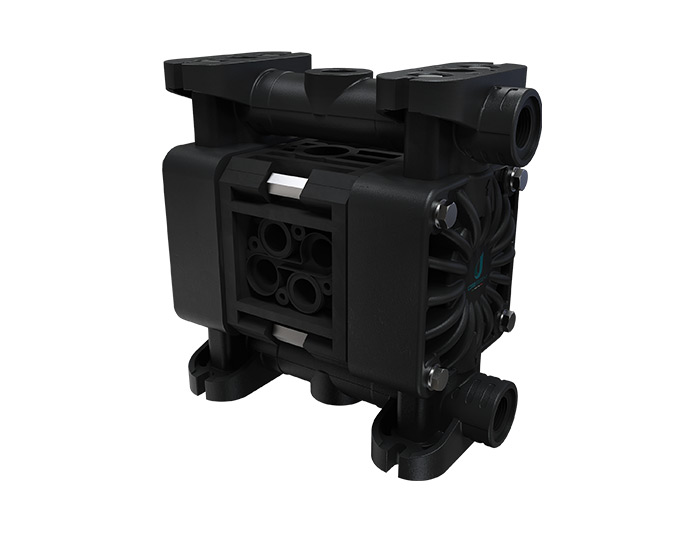

| PVDF | 1,38 kg | 3° C | 95° C |

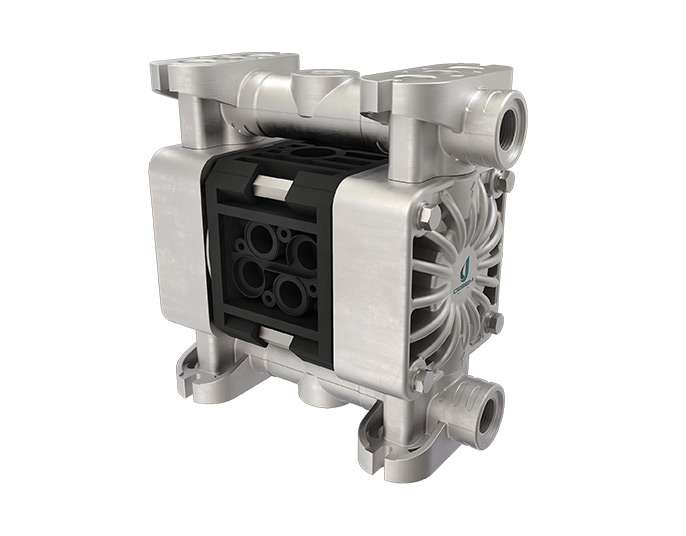

| ALU | 1,9 kg | 3° C | 95° C |

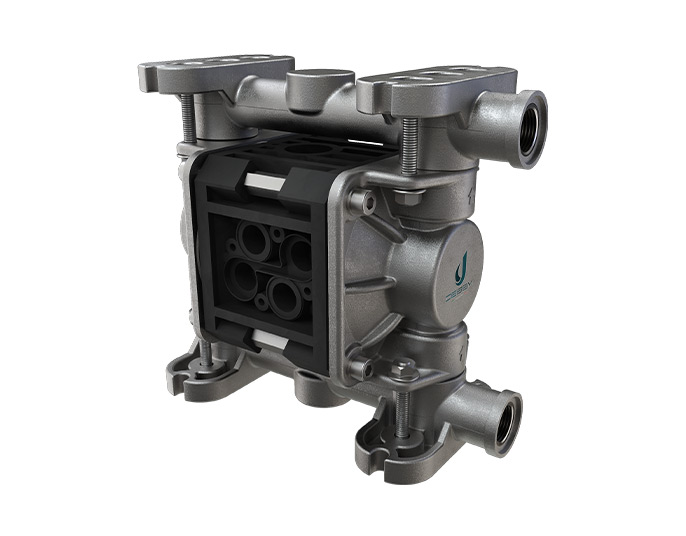

| AISI 316 L | 2,4 kg | 3° C | 95° C |
| Maximale Größe | Kunststoff | Stahl | Alluminium |
| Höhe | 149 mm | 140 mm | 149 mm |
| Breite | 147 mm | 152 mm | 147 mm |
| Tiefe | 80 mm | 80 mm | 80 mm |
