DRUCKLUFT-DOPPELMEMBRANPUMPEN

Boxer 15

Maximale Fördermenge: 17 l/min
Anschlüsse saug- / druckseitig: G 3/8″ f

MEHR INFORMATIONEN

DOKUMENTATION

ATEX ZONE 2 - STANDARD BEI ALLEN MODELLEN

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONE 1 - AUF ANFRAGE

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

ANWENDUNGEN

Anwendungsbereiche

AUTOMOTIVE

HERSTELLUNG UND LAGERUNG VON BIODIESEL

INDUSTRIA CERAMICA, PIETRE, MARMI, VETRO E MINERARIA

KERAMIC-, STEIN-, MARMOR-, GLASINDUSTRIE UND BERGBAU

CHEMISCHE INDUSTRIE

LACKINDUSTRIE

GALVANISCHE UND ELEKTRONISCHE INDUSTRIE

GRAFIKBRANCHE

PACKAGING, KLEBSTOFF, PAPIER UND PAPIERFABRIKEN

DATEN

Leistungen

* Die angegebenen Leistungen beziehen sich auf gefüllte Pumpen (mit dem Medium Wasser mit 20° C) mit widerstandsfreiem Druckseitenausgang und variieren je nach den verwendeten Materialien.

** Achtung: Durchschnittswerte der verschiedenen Durchmesserkonfigurationen für Kugeln und Kugelsitze.

DATEN

Technische Daten

Gemäß ISO 9906 garantierte Förderhöhen / Fördermengen

Anschlüsse saug- / druckseitig:	G 3/8″ f – Klemmverschraubungen oder NPT nur auf Anfrage
Luftanschluss	G 3/8″ f
Max. Fördermenge *	17 l/min
Max. Versorgungsluftdruck	8 bar
Max. Förderhöhe *	80 m
Max. Ansaugung von über dem Flüssigkeitsspiegel – trocken **	3 m
Max. Ansaugung von über dem Flüssigkeitsspiegel – mit gefüllter Pumpe	9,5 m
Durchm. Max. Feststoffanteil	0,5 mm
Geräuschpegel **	65 dB
Volumen pro Hub	10,3 cc

Werkstoff (Körper und Krümmer) auf Anfrage

– POMc
– UHMWPE
– Duplex/S.Duplex

Erhältlich in folgenden Materialien

PP PVDF ALU AISI

Werkstoff (Körper und Krümmer) und Nettogewicht

Version	Gewicht	Min	Max

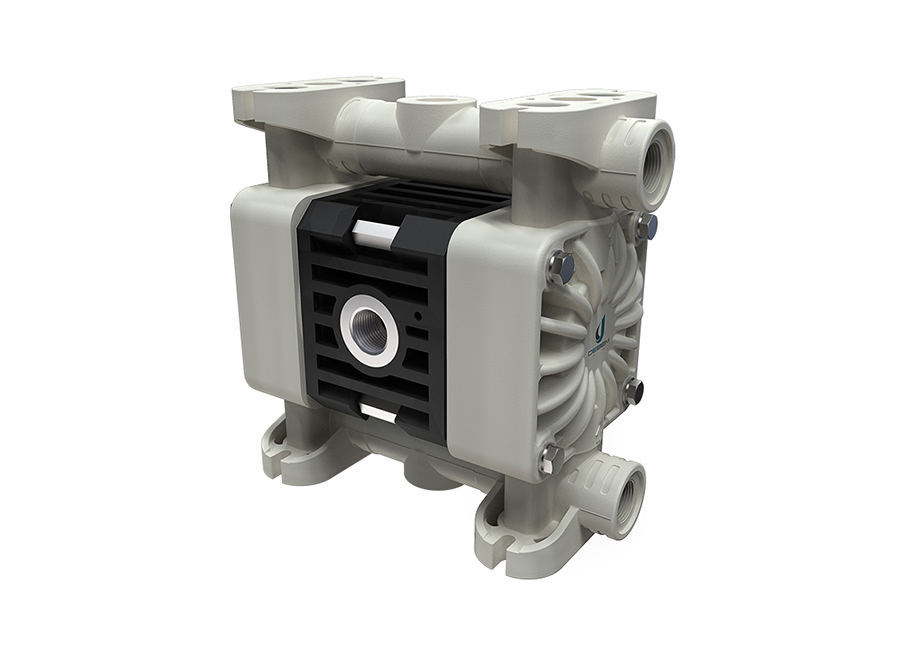

PP (mit Glasfüllung)	1,1 kg	3° C	65° C
PP leitfähig (mit Karbonfüllung)	1,1 kg	3° C	65° C

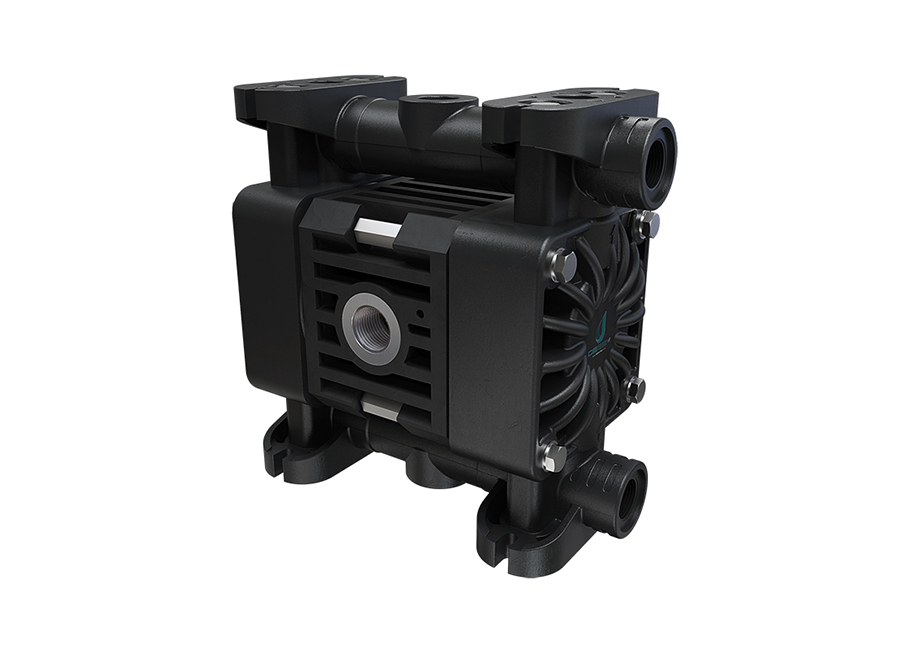

PVDF (mit Karbonfüllung)	1,38 kg	3° C	95° C

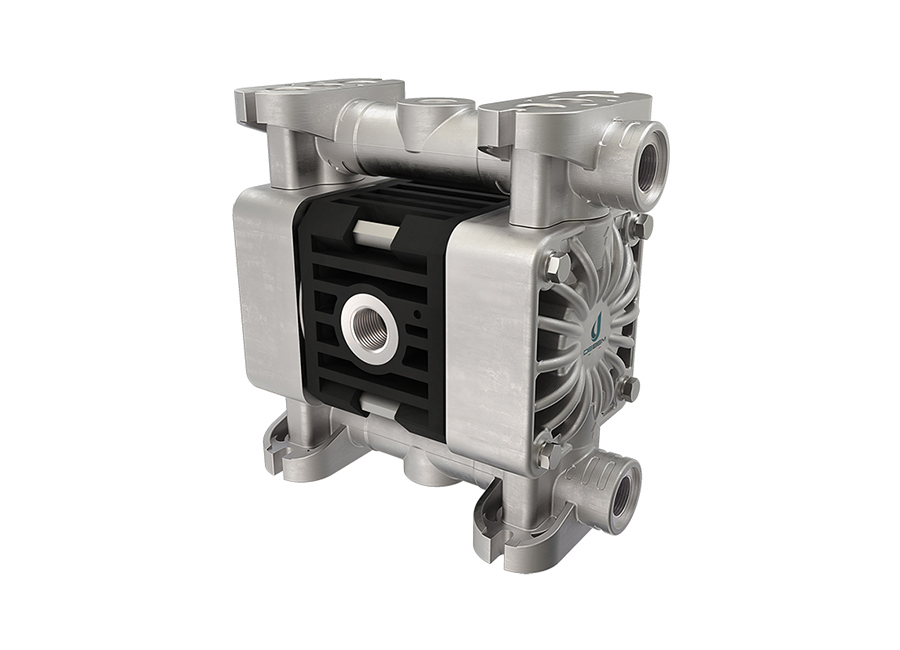

ALU	1,9 kg	3° C	95° C

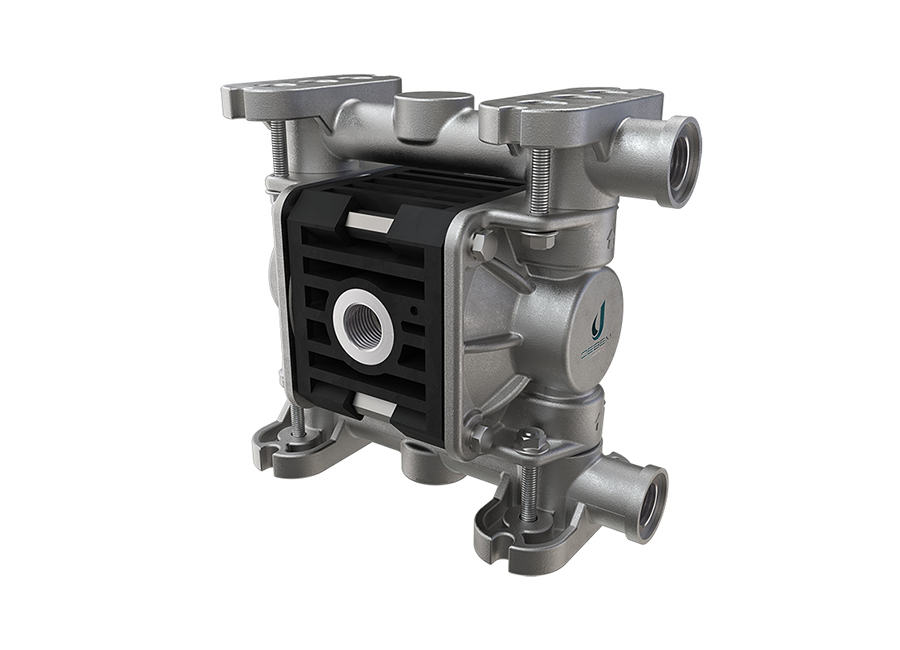

AISI 316 L	2,4 kg	3° C	95° C
