POMPES PNEUMATIQUES À DOUBLE MEMBRANE
Boxer 15
- Débit maximal: 17 l/min
- Raccords aspiration / refoulement: G 3/8″ f o DN 10
![LoghiCertificazioni](https://www.debem.com/wp-content/uploads/2022/03/LoghiCertificazioni-3.png)
ATEX ZONE 2 - STANDARD SUR TOUS LES MODÈLES
II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc
ATEX ZONE 1 - SUR DEMANDE
II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db
![Automotive](https://www.debem.com/wp-content/uploads/2022/03/Automotive.png)
AUTOMOBILE
![Biodiesel](https://www.debem.com/wp-content/uploads/2022/03/Biodiesel.png)
PRODUCTION ET STOCKAGE DE BIODIESEL
![INDUSTRIA CERAMICA, PIETRE, MARMI, VETRO E MINERARIA](https://www.debem.com/wp-content/uploads/2022/03/IndustriaCeramica.png)
INDUSTRIE CÉRAMIQUE, PIERRES, MARBRES, VERRE ET INDUSTRIE MINIÈRE
![INDUSTRIA CHIMICA](https://www.debem.com/wp-content/uploads/2022/03/IndustriaChimica.png)
INDUSTRIE CHIMIQUE
![Industria delle Vernici](https://www.debem.com/wp-content/uploads/2022/03/IndustriaVernici.png)
INDUSTRIE DES PEINTURES
![INDUSTRIA GALVANICA E ELETTRONICA](https://www.debem.com/wp-content/uploads/2022/03/IndustriaGalvanica.png)
INDUSTRIE GALVANIQUE ET ÉLECTRONIQUE
![INDUSTRIA GRAFICA](https://www.debem.com/wp-content/uploads/2022/03/IndustriaGrafica.png)
INDUSTRIE GRAPHIQUE
![PACKAGING, COLLA, CARTA E CARTIERE](https://www.debem.com/wp-content/uploads/2022/03/Packaging.png)
CONDITIONNEMENT, COLLE, PAPIER ET PAPÈTERIE
VALEURS
Performances
![Prestazioni-Boxer15](https://www.debem.com/wp-content/uploads/2022/03/Prestazioni-Boxer15.png)
* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.
** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.
VALEURS
Caractéristiques techniques
Hauteur manométrique/Débit garanti selon la norme ISO 9906
Raccords aspiration / refoulement | G 3/8″ f o DN 10 – Clamp ou NPT sur demande |
Raccord air | G 3/8″ f |
Débit max * | 17 l/min |
Pression air alimentation max | 8 bar |
Hauteur manométrique max * | 80 m |
Aspiration max pompe montée en charge – à sec ** | 3 m |
Aspiration max pompe montée en charge – avec pompe amorcée | 9,5 m |
Diam. Max résidus solides en suspension | 0,5 mm |
Bruit ** | 65 dB |
Volume par cycle | 10,3 cc |
Matériaux de construction (corps et collecteurs) sur demande
– POMc
– UHMWPE
– Duplex/S.Duplex
PP PVDF ALU AISI
Version | Poids | Min | Max |
PP (avec proportion verre) | 1,1 kg | 3° C | 65° C |
PP conducteur (avec proportion carbone) | 1,1 kg | 3° C | 65° C |
PVDF (avec proportion carbone) | 1,38 kg | 3° C | 95° C |
ALU | 1,9 kg | 3° C | 95° C |
AISI 316 L | 2,4 kg | 3° C | 95° C |
Dimensions maximales | Plastique | Acier | Alluminium |
Hauteur | 151 mm | 141 mm | 141 mm |
Largeur | 148 mm | 153 mm | 153 mm |
Profondeur | 80 mm | 80 mm | 80 mm |
VALEURS

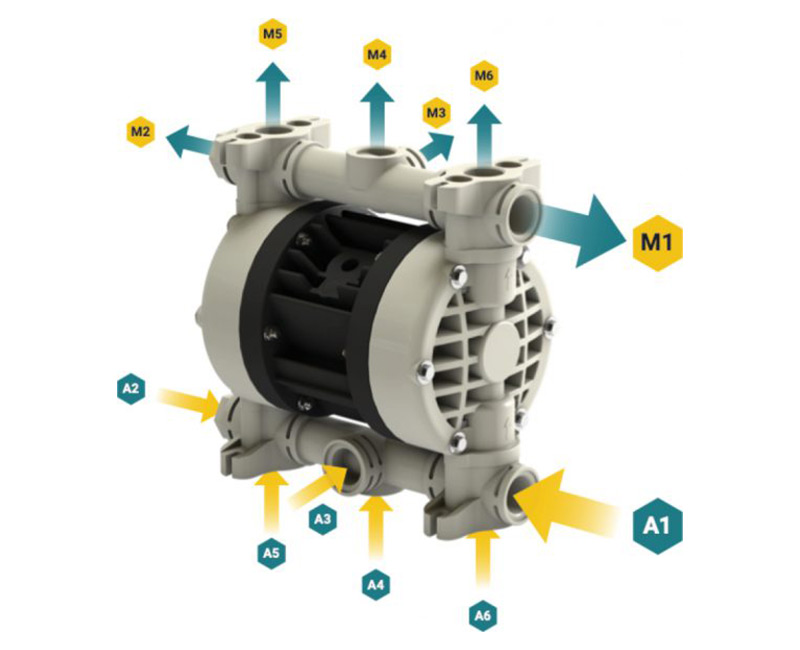

Raccords
![800x650_Attacchi Attacchi Boxer 15](https://www.debem.com/wp-content/uploads/2022/03/800x650_Attacchi-1.jpg)
A1 – A2 – A4 – M1 – M2 – M4
A1 – A2 – A4 – M1 – M2 – M4
A1 – A2 – M1 – M2
RACCORDS STANDARDS
M1 – A1
ASPIRATION
A1 – A2 – A3 – A4 – A5 – A6
REFOULEMENT
M1 – M2 – M3 – M4 – M5 – M6
