Que sont les amortisseurs de pulsations et comment fonctionnent-ils?

30 mars 2021

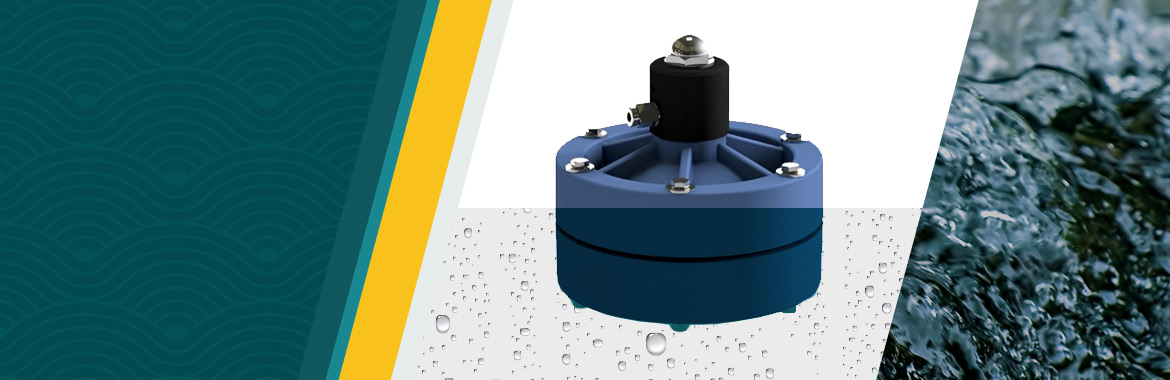

Cosa sono e a cosa servono gli Smorzatori di pulsazioni?

Un amortisseur de pulsations est un équipement capable de jouer un rôle très important dans l’utilisation de pompes à double membrane. Comme son nom l’indique, cet accessoire particulier vise à réduire les pulsations et les vibrations pendant le fonctionnement de la pompe, assurant ainsi un débit «continu» et précisément non pulsé et une réduction des vibrations sur les conduites du système.

Comment fonctionne un amortisseur de pulsations?

Un amortisseur de pulsations fonctionne grâce au même air comprimé qui alimente la pompe, l’air comprimé introduit dans la chambre de contre-pression derrière la membrane crée un coussin d’amortissement pneumatique qui s’auto-ajuste en fonction de la contrainte exercée par l’impulsion de pression du fluide généré par la pompe.

Les amortisseurs EQUAFLUX sont utilisés avec des fluides de viscosité apparente élevée même en présence de pièces solides en suspension de taille considérable. Ils s’adaptent automatiquement aux conditions du système, sans réglage manuel ni étalonnage. La grande capacité à minimiser les pulsations, les vibrations et les coups de bélier fait de ce composant un équipement approprié pour la sauvegarde du système, donnant une régularité au débit sortant. Le large choix de matériaux de construction vous permet de déterminer la meilleure compatibilité chimique avec le fluide et / ou l’environnement sans négliger la plage de température correcte. Les amortisseurs sont également disponibles pour une utilisation dans un environnement potentiellement explosif (certification ATEX).

Risques liés aux pulsations fluides

Risques liés aux pulsations fluides

A l’intérieur des systèmes hydrauliques, les pulsations du fluide peuvent provoquer des phénomènes appelés coups de bélier consistant en des pics de pression provoqués par une variation brutale du débit à l’intérieur des canalisations ou par la fermeture brutale d’une vanne. Les effets des coups de bélier varient en fonction de la taille de la canalisation et de la vitesse et de la densité du fluide, mais peuvent souvent causer des dommages importants aux éléments d’un système. Afin de préserver le système des coups de bélier et des vibrations, il est possible d’utiliser les amortisseurs de pulsations de la série Equaflux capables de s’adapter automatiquement aux conditions de fonctionnement de la pompe.

Contexte d'application des amortisseurs de pulsations

Contexte d’application des amortisseurs de pulsations

Les amortisseurs de pulsations Equaflux sont normalement appliqués aux pompes pneumatiques à double membrane. Ce dernier, lors des phases d’utilisation, peut enregistrer des pics de pression qui, s’ils ne sont pas contrôlés, peuvent endommager les éléments d’un système. Les principaux avantages liés à l’utilisation d’amortisseurs de pulsations peuvent être résumés dans les points suivants.

  • Minimiser ou éliminer les pulsations au profit de l’équipement en aval du système.
  • Protégez les soudures, les supports de tuyaux et les composants du système contre les dommages dus à la pression.
  • Limitez considérablement les vibrations de la pompe, assurant ainsi de meilleures performances d’efficacité.
  • Réduisez les effets de la charge sur la pompe.
  • Préservez l’efficacité et la durée de tous les filtres.
  • Réduisez la pollution sonore résultant du fonctionnement de la pompe.

Les contextes d’application des pompes à membrane équipées d’amortisseurs de pulsations se réfèrent à l’ensemble de l’industrie des procédés: systèmes hydrauliques, utilisation dans les procédés de transformation chimique, utilisation dans les secteurs pétrochimique, minier et bien plus encore. La série EQUAFLUX est également disponible avec la certification ATEX et peut donc être utilisée directement dans les secteurs avec la présence de risques explosifs.

Conclusions

Les amortisseurs de pulsations sont des outils très polyvalents dont l’utilisation peut varier en fonction des besoins des différents processus d’exploitation et des secteurs d’application. C’est précisément pour cette raison qu’une équipe commerciale est à votre disposition pour vous accompagner dans le choix de la configuration la plus adaptée à vos besoins. Contactez l’équipe Debem dès maintenant.
