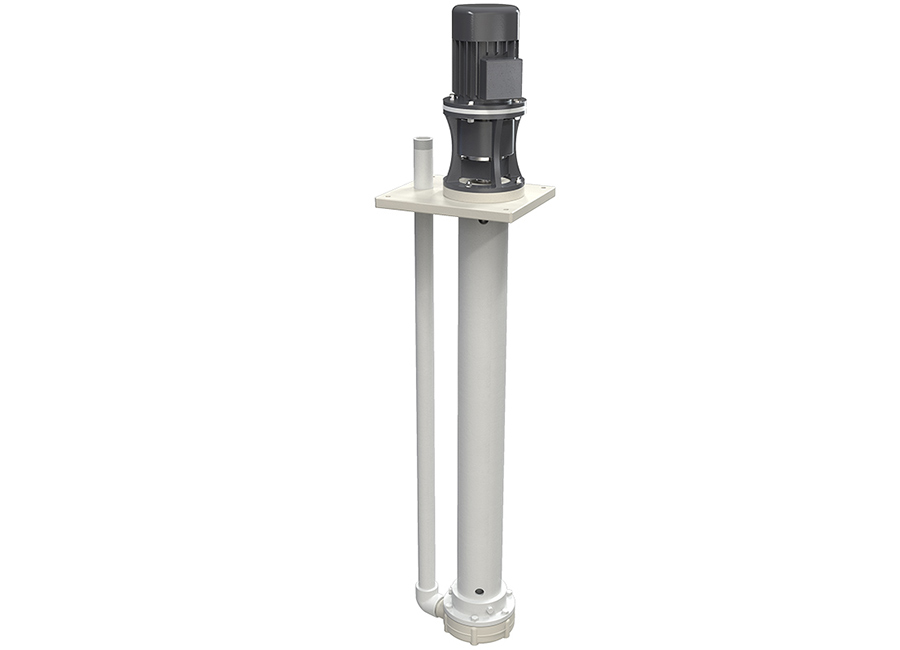

IM_120_PP

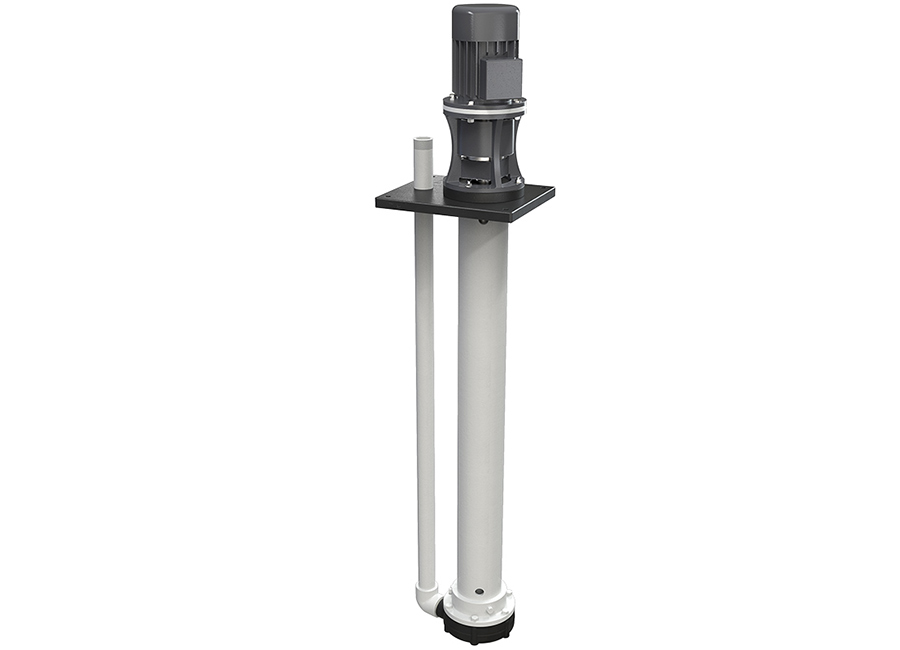

IM_120_PVDF
Pompes centrifuges électriques

IM 120

  • Débit Max: 25 m3/h
  • Raccords aspiration: G 2″ m ou DN 50 sur demande
  • Raccords refoulement: G 1″1/2 m ou DN 40 sur demande
APPLICATIONS

Secteurs d'application

Industria Orafa
ORÈFREVERIE
DEPURAZIONE ACQUA E FANGHI
ÉPURATION DES EAUX USÉES ET DES BOUES
INDUSTRIA CHIMICA
INDUSTRIE CHIMIQUE
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIE GALVANIQUE ET ÉLECTRONIQUE
VALEURS

Performances

Curva-Prestazioni-IM120
Curva-Potenza-IM120
Curva-Rendimento-IM120

* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.

** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.

VALEURS

Caractéristiques techniques

Caractéristiques techniques
Raccords aspiration G 2″ m ou DN 50 sur demande
Raccords refoulement G 1″ 1/2 m ou DN 40 sur demande
Débit Max* 25 m3/h
Hauteur manométrique max* 15,5 m
Viscosité jusqu’à 500 cps
Turbine ouverte standard Ø 125 mm H 8 mm (sur demande, il est possible d’avoir des fonctionnalités spécifiques en fonction du fluide pompé)
Solides en passage Ø max 6 mm
Longueur colonne disponible
Longueur colonne disponible (mm) Poids pompe en PP * Poids pompe en PVDF *
500 15 kg 16 kg
800 19 kg 20 kg
1000 22 kg 23 kg
1250 24 kg 25 kg
1400 **

* Les poids correspondent aux pompes sans moteur
** Fonction spéciale

Température de fonctionnement
Version Min Max
PP  0° C 70° C
PVDF -10° C 100° C
Disponible dans les matériaux suivants

PP PVDF

Moteurs électriques standard
  • Kw 1,5 – HP 2
  • Caisse B5
  • RPM 2900
  • Moteur aluminium/fonte (le poids du moteur peut varier, consulter le bureau commercial)
  • TRIPHASÉ 230/400 V · 50/60 Hz · 2 pôles · Classe de rendement IE3 · Protection IP55 · Température ambiante -30°C + 45°C
Moteur électrique sur demande

– MONOPHASÉ
– ATEX

Matériaux joint torique

– EPDM
– VITON®

Plaquette de fixation personnalisable seulement en phase de projet.
Emballage
  • Enveloppe de protection en mousse de polyuréthane contenue dans une boîte en bois

Les dimensions et les poids peuvent varier selon la longueur de la pompe

Accessoires complémentaires
  • KIT BRIDES (Standard DIN – sur demande ANSI)
    – KITFLANGIM120P (en PP)
    – KITFLANGIM120F (pour pompe en PVDF)
  • Filtre de protection pompe* en PP ou en PVDF

* Le filtre est vendu séparément
