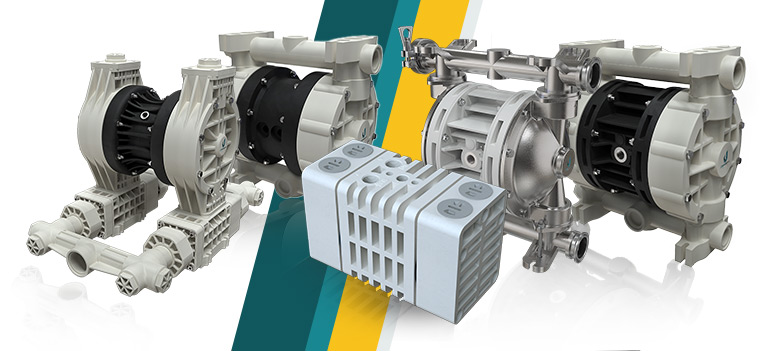

Pompes pneumatiques à double membrane
Nous avons défini à plusieurs reprises une pompe pneumatique à double membrane (AODD) comme un type de pompe volumétrique constituée de deux chambres de pompage qui se remplissent et se vident alternativement par le mouvement de membranes souples. Le distributeur pneumatique alimente alternativement les chambres à air, positionnées derrière les membranes, favorisant l’action de pompage. Les pompes AODD sont généralement utilisées pour une variété d’applications de transfert et peuvent traiter une grande variété de fluides, y compris des fluides visqueux, abrasifs et sensibles au cisaillement. Les pompes à double membrane se caractérisent par leur robustesse, leur fiabilité et leur facilité d’entretien. Grâce à l’utilisation de matériaux particuliers, ils peuvent être la solution idéale pour un fonctionnement dans des environnements dangereux ou potentiellement explosifs.
Que sont les pompes à lobes ?
Les pompes à lobes se composent d’une chambre profilée contenant deux rotors à lobes qui tournent de manière synchrone sur des axes parallèles. La rotation des lobes favorise la poussée du liquide de la bouche d’aspiration à celle de refoulement, créant un flux continu. Les pompes à lobes sont utilisées dans une grande variété de secteurs, y compris l’industrie de l’emballage et du papier, le secteur chimique, l’industrie alimentaire et des boissons et le secteur pharmaceutique.
Comment fonctionnent les pompes à lobes
Les pompes à lobes sont similaires aux pompes à engrenages externes en ce sens que le fluide circule à l’intérieur du boîtier. Contrairement aux pompes à engrenages externes, cependant, les lobes n’entrent pas en contact les uns avec les autres en raison de la présence d’engrenages de synchronisation externes. Lorsque les lobes sortent du maillage, ils créent un volume en expansion du côté de l’entrée de la pompe et favorisent l’écoulement du liquide qui est piégé par les lobes lors de leur rotation. Le liquide circule à l’intérieur des poches entre les lobes et l’enveloppe. Le mouvement des engrenages à lobes finit par pousser le liquide à travers l’orifice de sortie.
Avantages de l’utilisation des pompes AODD par rapport aux pompes à engrenages
Nous avons dressé ci-dessous une liste des avantages liés à l’utilisation de la technologie AODD par rapport à l’utilisation de pompes à engrenages.

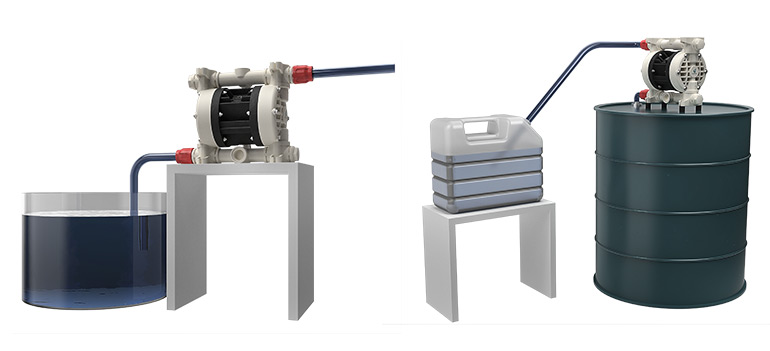

- Capacité d’auto-amorçage: les pompes à double membrane sont capables de fonctionner en mode auto-amorçant alors que la capacité d’aspiration des pompes à lobes est plutôt limitée.
- Optimisation énergétique et arrêt à débit nul: les pompes à double membrane optimisent la consommation d’énergie à débit nul puis redémarrent de manière autonome une fois la vanne ouverte. Les pompes à lobes nécessitent la présence d’une soupape de décharge lors de fonctionnements « à vide » avec un temps limité pour l’utilisation du by-pass.
- Usure réduite des composants: les composants de la pompe AODD sont soumis à une usure limitée car les caractéristiques de conception signifient que seules certaines pièces sont réellement en contact avec le fluide. La situation est différente pour les pompes à lobes où de nombreuses pièces rotatives sont mouillées par le fluide avec une augmentation de la possibilité de dommages et d’usure.
- Capacité à gérer les solides: Les pompes AODD assurent une excellente gestion des éléments solides pouvant avoir une taille égale à celle de l’entrée de la pompe. Cette possibilité est plus limitée dans le cas des pompes à lobes capables de manipuler des éléments solides de taille moyenne.
- Capacité à manipuler des fluides abrasifs: Les pompes AODD, grâce à l’utilisation de matériaux spécifiques et à la configuration de conception particulière, sont capables de manipuler des substances agressives et abrasives. Cependant, cette possibilité n’est pas garantie par les pompes à lobes.
Choisissez la pompe à membrane la mieux adaptée à votre système
Le choix de la technologie de pompage la plus appropriée est un facteur décisif et fondamental pour garantir le bon fonctionnement de tout système d’application. Pour cette raison, DEBEM est en mesure de prendre en charge les besoins de conception et d’application les plus complexes. Contactez notre équipe dès maintenant afin d’identifier la technologie de pompage la mieux adaptée à vos besoins.
