Démontage d’une pompe centrifuge MB – JOINT A LEVRE

116-MB_120_PP.349-1170x380

Comment démonter correctement une pompe centrifuge Debem MB-TL ?

Quelques simples opérations permettent de contrôler, et le cas échéant de remplacer, des composants endommagés ou usés, ou d’effectuer des interventions préventives.

Procéder de la manière suivante, en s’étant assuré que l’intérieur de la pompe a été lavé, donc débarrassé de substances dangereuses. Debem S.r.l. décline toute responsabilité en cas de dommages matériels ou corporels, dérivant de l’application des instructions qui suivent sans que les conditions de sécurité pour l’environnement et l’opérateur soient remplies.

1) débrancher les câbles électriques en entrée de la calotte du moteur électrique

2) débrancher la pompe du circuit

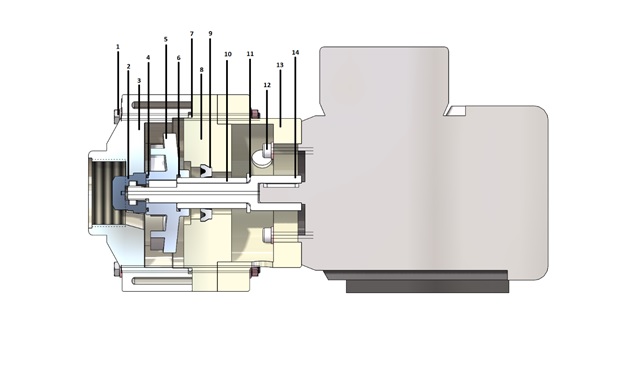

3) enlever les vis (1)

4) désaccoupler le corps pompe (3) et le joint torique (7)

5) dévisser le capuchon (2) en veillant à bloquer la turbine avec une courroie souple, afin de ne pas endommager les pales

6) extraire la turbine (5) de l’arbre (14), en prenant garde aux joints toriques d’étanchéité (4 et 6)

7) extraire le cylindre en céramique (10) avec la rondelle d’espacement (11)

8a) Dans le cas de pompes MB 80/100 – TL, désaccoupler la bride porte-joint (8) des autres éléments

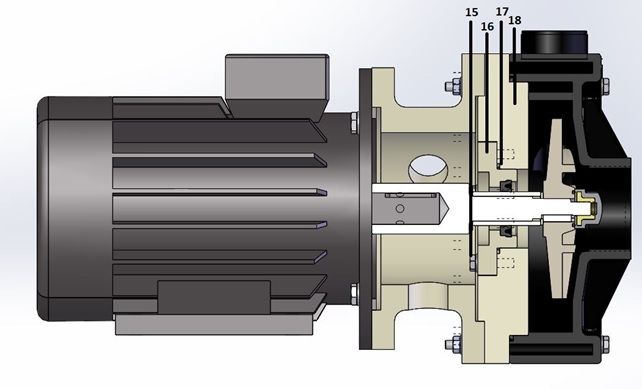

8b) Dans le cas de pompes MB 110/180 – TL, désaccoupler la bride porte-joint (16) de la bride arrière (18), en enlevant les vis de serrage (15) ; le joint torique d’étanchéité (17) devra être enlevé en même temps.

NB : extraire le joint à lèvre (9) de son logement uniquement s’il est endommagé

9) enlever les vis (12) de fixation de la lanterne au moteur électrique

10) extraire la lanterne (13)

1) dévisser le goujon (non visible dans l’illustration) qui fixe l’arbre de la pompe à l’arbre du moteur électrique et procéder à l’extraction.

Pour des instructions plus détaillées, veuillez consulter le manuel d’utilisation et entretien.

Notre service technique se tient à votre disposition pour toute autre précision.
