CHOIX D’UNE POMPE CENTRIFUGE EN FONCTION DES EXIGENCES

19 septembre 2019

Dans la construction d’installation, la réalisation de cycles de production, les opérations de transfert de fluides etc.; le choix du type et de la dimension d’une pompe est fondamental.

Différents facteurs entrent alors en jeu et doivent être attentivement analysés.

 Pourquoi est-il important de dimensionner correctement une pompe ?

Le bon dimensionnement d’une pompe est important pour deux raisons :

  • Garantir, tout d’abord, l’apport de fluide nécessaire pendant le cycle normal d’utilisation
  • Estimer les coûts dérivant de l’achat et de l’utilisation, respectivement désignés Coûts de projet et Coûts d’exploitation.

En pratique, on essaie donc d’éviter un surdimensionnement, de manière à réduire au minimum les coûts d’exploitation.

Quels sont les paramètres pour trouver la pompe la plus appropriée ?

En laissant de côté dans un premier temps l’argument des coûts, le choix doit se faire à partir des caractéristiques de l’installation que l’on souhaite obtenir.

  • Quantité et hauteur

C’est-à-dire savoir quel est le débit volumétrique (m^3/h) ou massique (kg/h) à atteindre et quelle hauteur doit être dépassée.

Dans le calcul de la hauteur divers éléments doivent être pris en compte : les fuites dues à la circulation du fluide le long du tube (fuites distribuées), les fuites dues à des éléments d’installation qui se trouvent le long de la ligne (fuites concentrées), qui peuvent être des vannes, coudes, clapets anti-retour, jonctions ; enfin, le dénivelé à surmonter pour déplacer le fluide d’un point A à un point B doit aussi être considéré.

Pour le calcul de la hauteur voir https://www.debem.com/fr/calcul-de-la-hauteur-manometrique/

  • Caractéristiques du fluide

Le fluide joue lui aussi un rôle essentiel dans le choix.

La température à laquelle il se trouve, la densité, la viscosité, la nature propre du fluide et la présence ou pas de particules qu’il contient.

La température et la nature du fluide influeront sur le choix des matériaux dont est constituée la pompe.

Densité et viscosité, sont des paramètres importants à prendre en compte respectivement pour le choix de la puissance du moteur et le type et la dimension de la turbine (ouverte ou fermée et diamètre extérieur), sans oublier leur contribution au calcul des fuites le long du tube.

La présence de particules pour décider de la catégorie de pompe, avec joint d’étanchéité mécanique (à lèvre, à soufflet,…) ou une pompe à entraînement magnétique.

Voir à ce sujet https://www.debem.com/fr/garnitures-mecaniques-une-pompe/

  • Positionnement

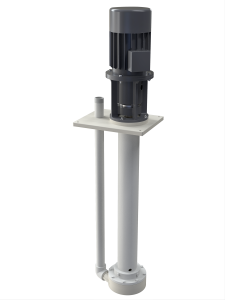

Le choix d’une pompe à axe vertical ou horizontal, en fonction de sa position au sein de l’installation.

Les pompes centrifuges sont des instruments d’une grande efficacité. Leurs exigences de fonctionnement ne les rendent cependant pas universelles. Bien souvent, les pompes volumétriques entrent favorablement en jeu :

voir https://www.debem.com/fr/prod/pompes-pneumatiques-a-double-membrane/
