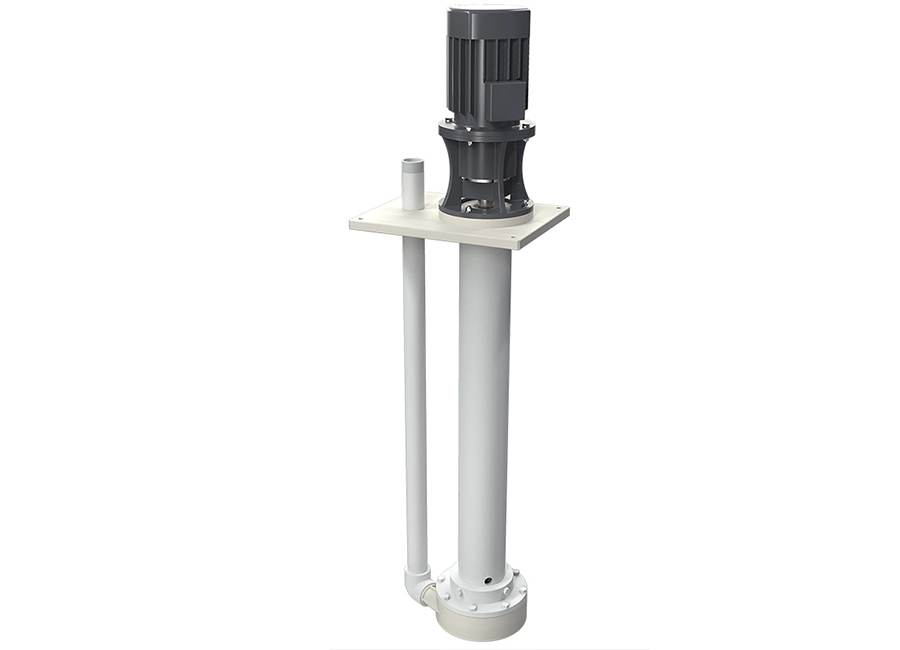

IM_150-PP

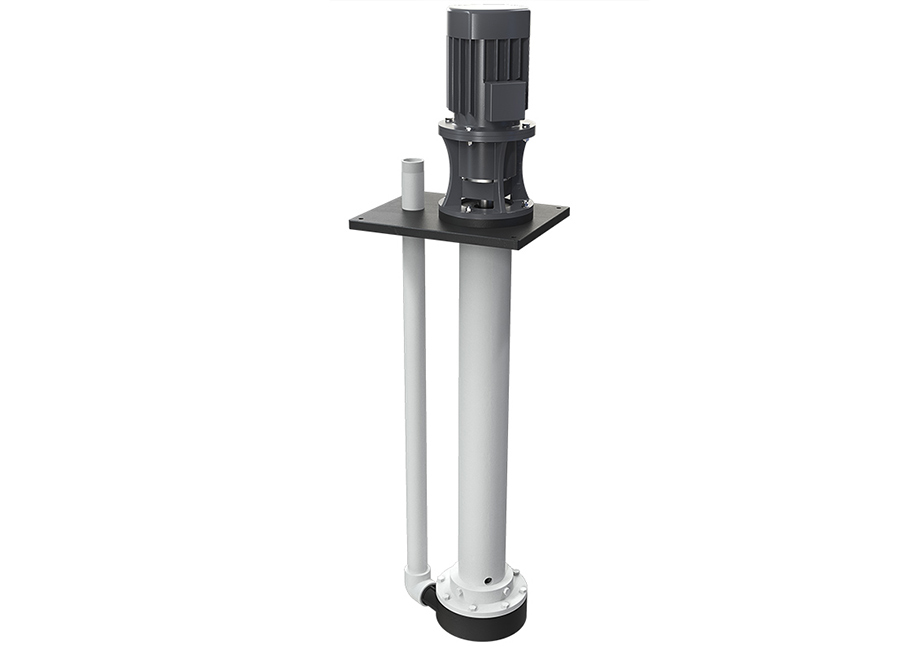

IM_150-PVDF
Elektrische Kreiselpumpen

IM 150

  • Maximale Fördermenge: 42 m3/h
  • Anschlüsse Saugseite: G 2″1/2 f oder DN 65 auf Anfrage
  • Anschlüsse Druckseite: G 2″ m oder DN 50 auf Anfrage
ANWENDUNGEN

Anwendungsbereiche

DEPURAZIONE ACQUA E FANGHI
WASSER- UND SCHLAMMAUFBEREITUNG
INDUSTRIA CHIMICA
CHEMISCHE INDUSTRIE
INDUSTRIA GALVANICA E ELETTRONICA
GALVANISCHE UND ELEKTRONISCHE INDUSTRIE
DATEN

Leistungen

Curva-Prestazioni-IM150
Curva-Potenza-IM150
Curva-Rendimento-IM150

* Die angegebenen Leistungen beziehen sich auf gefüllte Pumpen (mit dem Medium Wasser mit 20° C) mit widerstandsfreiem Druckseitenausgang und variieren je nach den verwendeten Materialien.

** Achtung: Durchschnittswerte der verschiedenen Durchmesserkonfigurationen für Kugeln und Kugelsitze.

DATEN

Technische Daten

Technische Daten
Anschlüsse Saugseite G 2″ 1/2 m oder DN 65 auf Anfrage
Anschlüsse Druckseite G 2″ m oder DN 50 auf Anfrage
Max. Fördermenge * 42 m3/h
Max. Förderhöhe * 24 m
Viskosität  bis 500 cps
Offenes Standard-Laufrad Ø 160 mm H 4 mm – 10° (auf Anfrage Spezialausführungen für das gepumpte Fördermedium)
Durchlaufende Feststoffe Ø max 2 mm
Erhältliche Wellengehäuselänge
Erhältliche Wellengehäuselänge (mm) Gewicht der Pumpe aus Polypropylen* Gewicht der Pumpe aus PVDF*
500 28 kg 30 kg
800 31 kg 33 kg
1000 33 kg 35 kg
1250 36 kg 38 kg
1400 **

* Die Gewichte beziehen sich auf die Pumpe ohne Motor
** Spezialausführung

Betriebstemperaturen
Version Min Max
PP  0° C 70° C
PVDF -10° C 100° C
Erhältlich in folgenden Materialien

PP PVDF

Standard-Elektromotoren
  • Kw 4 – HP 5,5
  • Bauform B3+B14
  • RPM  2900
  • Motor Aluminium / Gusseisen (das Gewicht des Motors kann variieren, Vertriebsabteilung zu Rate ziehen)
  • DREIPHASIG 230/400 V • 50/60 Hz • 2-polig • Wirkungsgradklasse IE3 • Schutzart IP55 • Umgebungstemperatur -30 °C + 45 °CC
Elektromotoren auf Anfrage

– ATEX

Materialien Dichtungs-O-Ring

– EPDM
– VITON®

Nach Kundenzeichnung realisierbare Befestigungsplatte
Verpackung
  • Schutzumhüllung aus Polyurethanschaum in Holzverschlag

Abmessungen und Gewichte variieren je nach Pumpenlänge

Passende Zubehörteile
  • FLANSCHSATZ (Standard DIN – auf Anfrage ANSI)
    – KITFLANGMB150P (Für Pumpe aus Polypropylen)
    – KITFLANGMB150F (Für Pumpe aus PVDF)
  • Korbfilter* aus Polypropylen oder PVDF

* Der Filter wird separat verkauft
