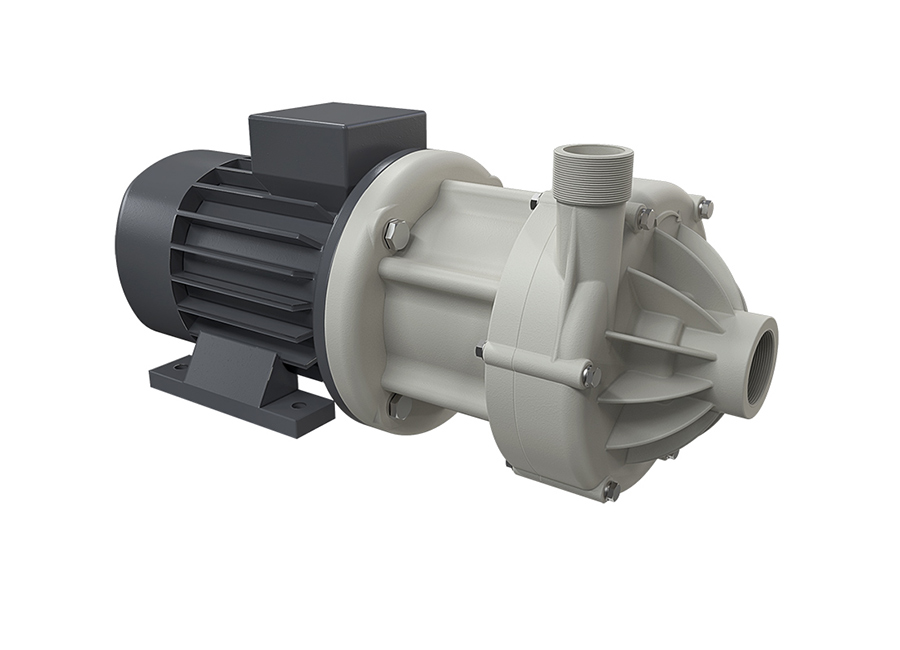

DM-15_PP

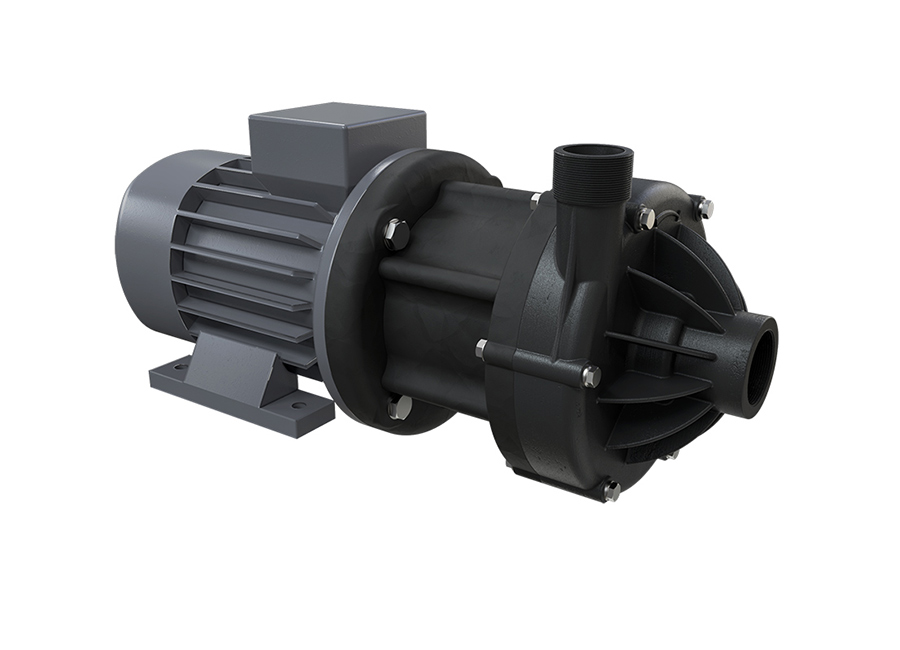

DM-15-PVDF
Elektrische Kreiselpumpen

DM 15

  • Maximale Fördermenge: 23,5 m3/h
  • Anschlüsse Saugseite: G 1″1/2 f o DN 40
  • Anschlüsse Druckseite: G 1″1/4 m o DN 32
ANWENDUNGEN

Anwendungsbereiche

Automotive
AUTOMOTIVE
DEPURAZIONE ACQUA E FANGHI
WASSER- UND SCHLAMMAUFBEREITUNG
INDUSTRIA CHIMICA
CHEMISCHE INDUSTRIE
INDUSTRIA GALVANICA E ELETTRONICA
GALVANISCHE UND ELEKTRONISCHE INDUSTRIE
DATEN

Leistungen

Curva-Prestazioni-DM15
Curva-Potenza-DM15
Curva-NPSH-DM15

* Die angegebenen Leistungen beziehen sich auf gefüllte Pumpen (mit dem Medium Wasser mit 20° C) mit widerstandsfreiem Druckseitenausgang und variieren je nach den verwendeten Materialien.

** Achtung: Durchschnittswerte der verschiedenen Durchmesserkonfigurationen für Kugeln und Kugelsitze.

DATEN

Technische Daten

Technische Daten
Anschlüsse Saugseite G 1 1/2″ f o DN 40 – NPT
Anschlüsse Druckseite G 1″1/4 m o DN 32 – NPT
Max. Fördermenge * 23,5 m3/h
Max. Förderhöhe * 20 m
Viskosität  bis 150 cps
Betriebstemperaturen und Gewicht
Version Betriebstemperaturen Gewicht (pumpe ohne motor)
PP von +3°C bis +65°C 4,5 kg
PDVF von +3°C bis +95°C 5,2 kg
Standard-Elektromotoren
  • kW 1,5 – PS 2 • Bauform B3+B5 U/min 2900 • Dreiphasig 230/400 V • 50/60 Hz • 2-polig IE1 Schutzart IP55 • Umgebungstemperatur -30 °C + 45 °C
  • kW 2,2 – PS 3 • Bauform B3+B5 U/min 2900 • Dreiphasig 230/400 V • 50/60 Hz • 2-polig IE1 Schutzart IP55 • Umgebungstemperatur -30 °C + 45 °C
  • kW 1,5 – PS 2 • Bauform B3+B5 U/min 2900 • Einphasig • Umgebungstemperatur -30 °C + 45 °C
  • kW 2,2 – PS 3 • Bauform B3+B5 U/min 2900 • Einphasig • Umgebungstemperatur -30 °C + 45 °C
Elektromotoren auf Anfrage
  • EINPHASIG
  • ATEX
  • NEMA 56C (Nur Pumpe lieferbar, mit Flansch nach amerikanischer Norm, für Kopplung an NEMA-Motor – der Motor ist nicht im Standardlieferprogramm enthalten)
Erhältlich in folgenden Materialien

PP PVDF

LAUFRAD:

Motor 1,5 Kw
(2 HP)

Motor 2,2 Kw
(3 HP)

Ø 123 mm (Standard)

bis 1,1 g/cm3

bis 1,8 g/cm3

Ø 108 mm

bis 1,6 g/cm3

bis 2 g/cm3

Ø 90 mm

bis a 2 g/cm3

bis 2 g/cm3

Materialien Dichtungs-O-Ring

– EPDM
– VITON®

Verpackung
  • Pumpe mit Motor mit 1,5 kW
    Schutzumhüllung aus Polyurethanschaum in Holzkiste – Abmessungen 58 x 28 x 42cm – Gewicht 10 kg
  • Pumpe mit Motor mit 2,2 kW
    Schutzumhüllung aus Polyurethanschaum in Holzkiste – Abmessungen 64 x 28 x 42cm – Gewicht 10 kg

Das Gewicht bezieht sich nur auf die Verpackung ohne Pumpe

FLANSCHSATZ (Standard DIN – auf Anfrage ANSI)

– KITFLANGMB15P (aus Polypropylen)
– KITFLANGDM15F (aus PVDF)
