Elektrische Kreiselpumpen
MB 180
- Maximale Fördermenge: 75 m3/h
- Anschlüsse Saugseite: G 2″1/2 f o DN 65
- Anschlüsse Druckseite: G 2″ m o DN 50
WASSER- UND SCHLAMMAUFBEREITUNG
CHEMISCHE INDUSTRIE
GALVANISCHE UND ELEKTRONISCHE INDUSTRIE
DATEN
Leistungen
* Die angegebenen Leistungen beziehen sich auf gefüllte Pumpen (mit dem Medium Wasser mit 20° C) mit widerstandsfreiem Druckseitenausgang und variieren je nach den verwendeten Materialien.
** Achtung: Durchschnittswerte der verschiedenen Durchmesserkonfigurationen für Kugeln und Kugelsitze.
DATEN
Technische Daten
Technische Daten
| Anschlüsse Saugseite | G 2″1/2 f o DN 65 |
| Anschlüsse Druckseite | G 2″ m o DN 50 |
| Max. Fördermenge * | 75 m3/h |
| Max. Förderhöhe * | 38 m |
| Viskosität | bis 500 cps |
| Offenes Standard-Laufrad | Ø 176 mm H 15 mm – 10° (auf Anfrage Spezialausführungen für das gepumpte Fördermedium) |
| Durchlaufende Feststoffe | Ø max 9 mm |
Werkstoff (Körper und Krümmer), Betriebstemperaturen und Nettogewicht
| Versione | Peso | Min | Max |

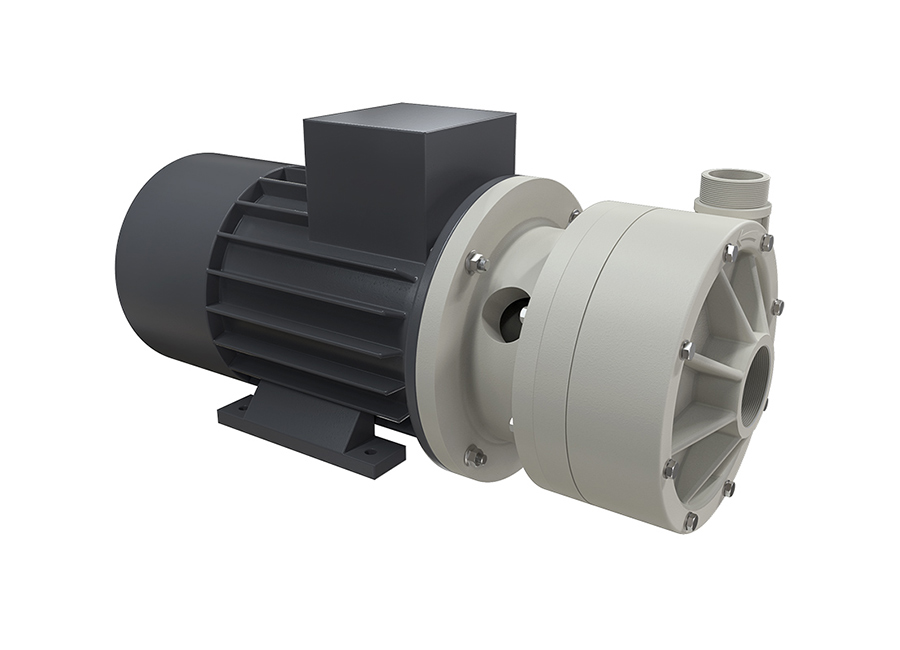

| PP (mit Glasfüllung) | 9,9 kg | 0° C | 70° C |

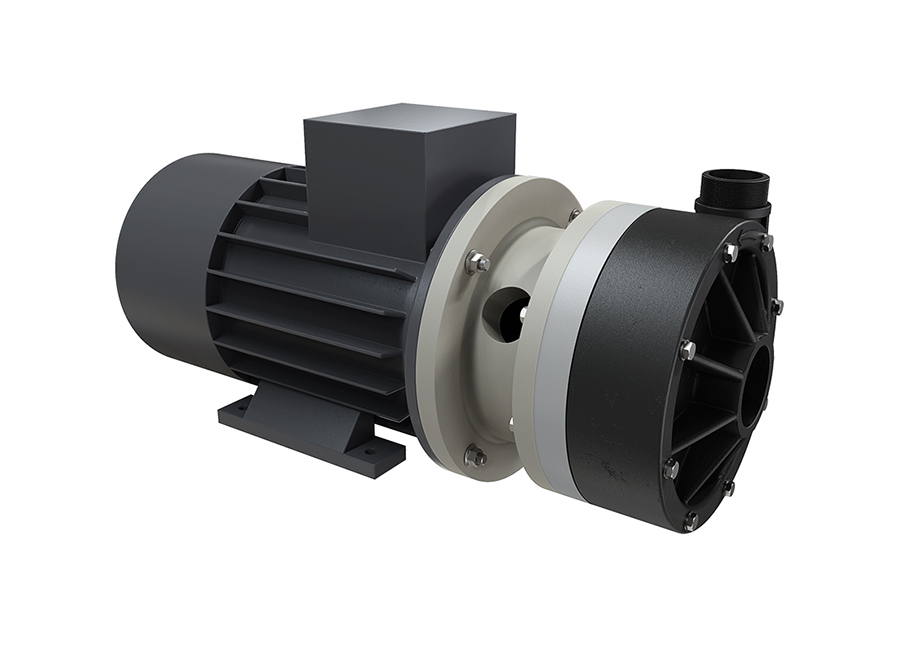

| PVDF (mit Karbonfüllung) | 12,2 kg | -10° C | 100° C |
Standard-Elektromotoren
- Kw 11 – HP 15
- Bauform B3+B14
- RPM 2900
- Motor Aluminium / Gusseisen (das Gewicht des Motors kann variieren, Vertriebsabteilung zu Rate ziehen)
- DREIPHASIG 230/400 V – 50/60 Hz – 2-polig – Wirkungsgradklasse IE1 – Schutzart IP55 – Umgebungstemperatur -30 °C + 45 °CC
PP PVDF
Elektromotoren auf Anfrage
– ATEX
– EPDM
– VITON®
- Schutzumhüllung aus Polyurethanschaum in Holzkiste – Abmessungen 81 x 40 x 56 cm – Gewicht 17 kg
Das Gewicht bezieht sich nur auf die Verpackung ohne Pumpe
- FLANSCHSATZ (Standard DIN – auf Anfrage ANSI):
– KITFLANGMB180P (Für Pumpe aus Polypropylen)
– KITFLANGMB180F (Für Pumpe aus PVDF) - Korbfilter aus Polypropylen oder PVDF
- Faltenbalg-Gleitringdichtung (neue Generation mit „Self-Locking“ -System)
Spring Aisi 304 – Dichtungsring aus SILICON CARBIDE + CERAMIC / SILICON CARBIDE + SILICON CARBIDE - Lippendichtung: VITON oder EPDM
