Elektrische Kreiselpumpen
MB 140
- Maximale Fördermenge: 40 m3/h
- Anschlüsse Saugseite: G 2″ m o DN 50
- Anschlüsse Druckseite: G 1″1/2 m o DN 40
WASSER- UND SCHLAMMAUFBEREITUNG
CHEMISCHE INDUSTRIE
GALVANISCHE UND ELEKTRONISCHE INDUSTRIE
DATEN
Leistungen
* Die angegebenen Leistungen beziehen sich auf gefüllte Pumpen (mit dem Medium Wasser mit 20° C) mit widerstandsfreiem Druckseitenausgang und variieren je nach den verwendeten Materialien.
** Achtung: Durchschnittswerte der verschiedenen Durchmesserkonfigurationen für Kugeln und Kugelsitze.
DATEN
Technische Daten
Technische Daten
Anschlüsse Saugseite | G 2″ m o DN 50 |
Anschlüsse Druckseite | G 1″1/2 m o DN 40 |
Max. Fördermenge * | 40 m3/h |
Max. Förderhöhe * | 21 m |
Viskosität | bis 500 cps |
Offenes Standard-Laufrad | Ø 130 mm H 14 mm (auf Anfrage Spezialausführungen für das gepumpte Fördermedium) |
Durchlaufende Feststoffe | Ø max 12 mm |
Werkstoff (Körper und Krümmer), Betriebstemperaturen und Nettogewicht
Version | Gewicht | Min | Max |

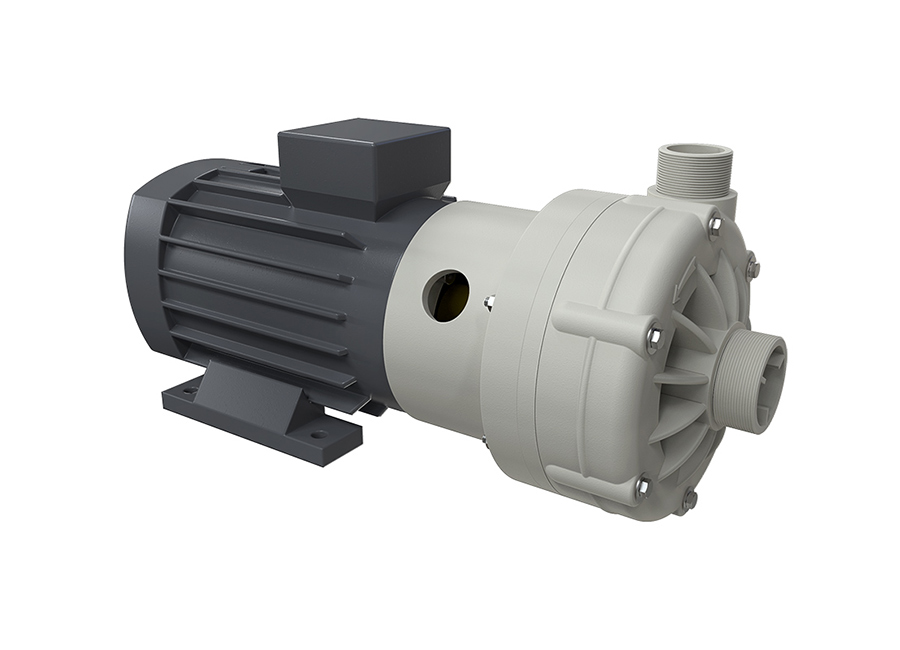

PP (mit Glasfüllung) | 4 kg | 0° C | 70° C |

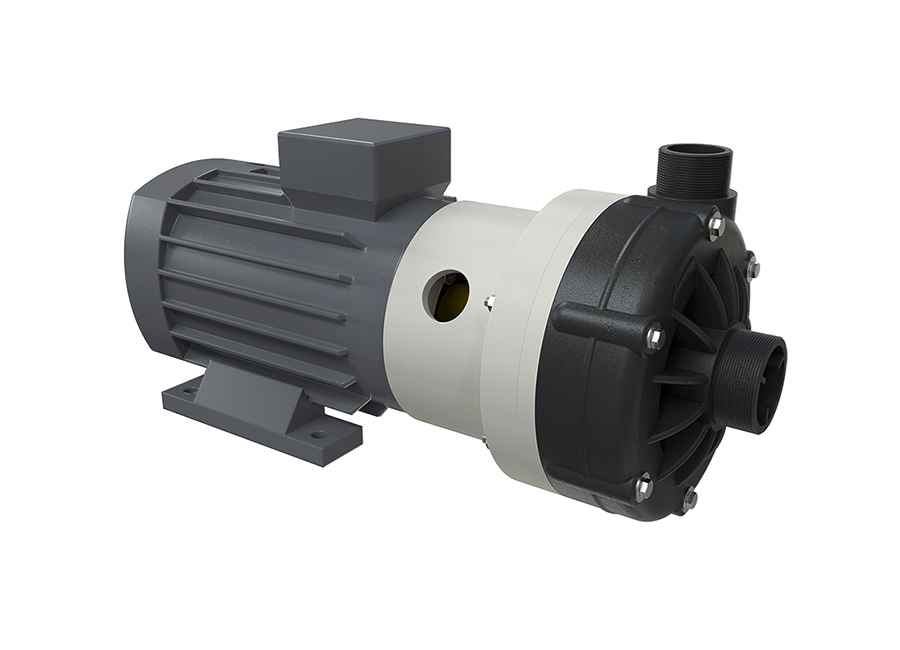

PVDF (mit Karbonfüllung) | 5 kg | -10° C | 100° C |
Standard-Elektromotoren
- Kw 3 – HP 4
- Bauform B3+B14
- RPM 2900
- Motor Aluminium / Gusseisen (das Gewicht des Motors kann variieren, Vertriebsabteilung zu Rate ziehen)
- DREIPHASIG 230/400 V – 50/60 Hz – 2-polig – Wirkungsgradklasse IE1 – Schutzart IP55 – Umgebungstemperatur -30 °C + 45 °CC
PP PVDF
Elektromotoren auf Anfrage
– EINPHAISG
– ATEX
– EPDM
– VITON®
- Schutzumhüllung aus Polyurethanschaum in Holzkiste – Abmessungen 68 x 28 x 42 cm – Gewicht 10 kg
Das Gewicht bezieht sich nur auf die Verpackung ohne Pumpe
- FLANSCHSATZ (Standard DIN – auf Anfrage ANSI):
– KITFLANGMB140P (Für Pumpe aus Polypropylen)
– KITFLANGMB140F (Für Pumpe aus PVDF) - Korbfilter aus Polypropylen oder PVDF
- Faltenbalg-Gleitringdichtung (neue Generation mit „Self-Locking“ -System)
Spring Aisi 304 – Dichtungsring aus SILICON CARBIDE + CERAMIC / SILICON CARBIDE + SILICON CARBIDE - Lippendichtung: VITON oder EPDM
