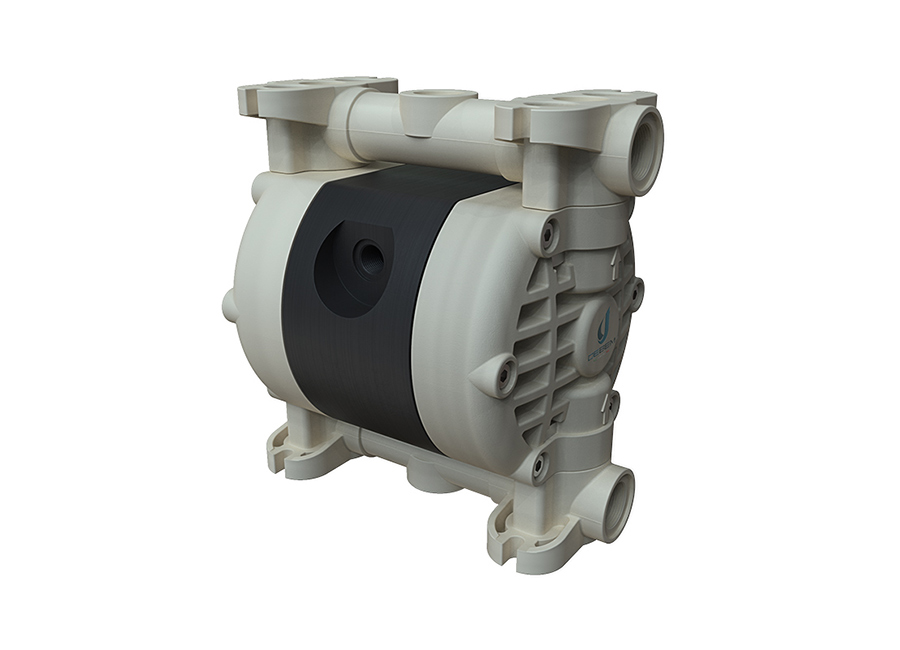

MICROBOXER_PP

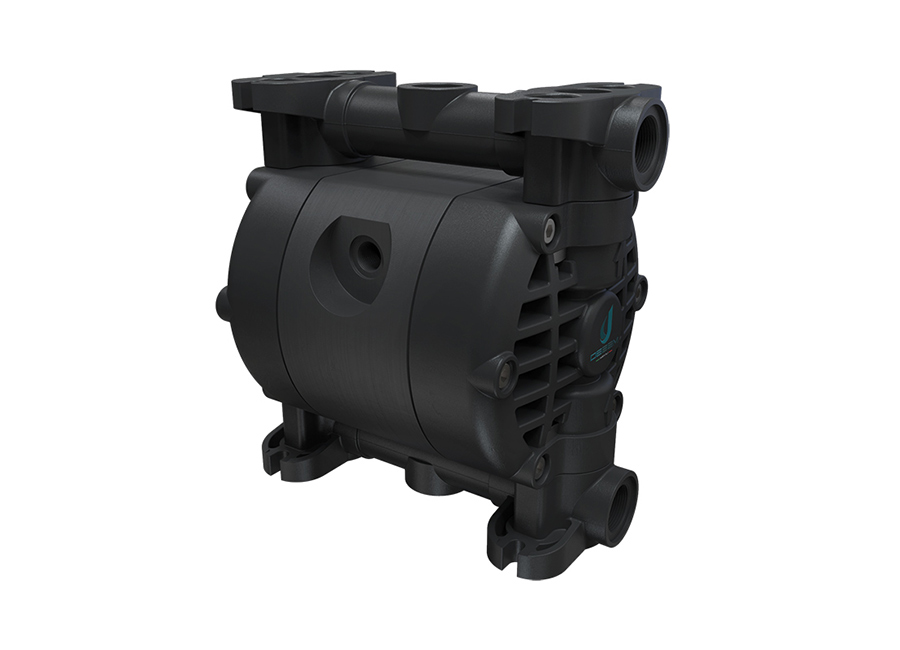

MICROBOXER_PVDF

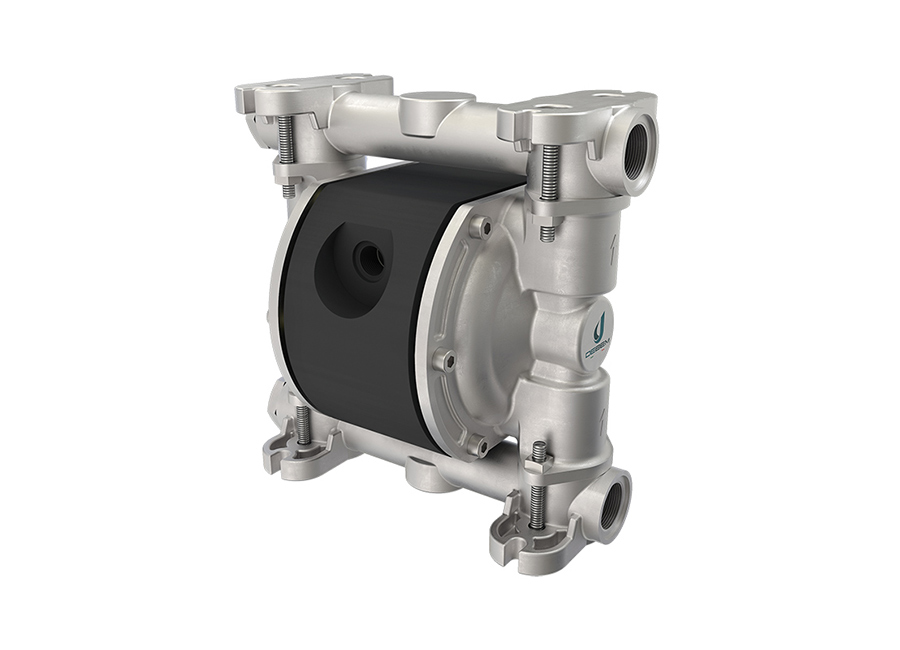

MICRO_ALU

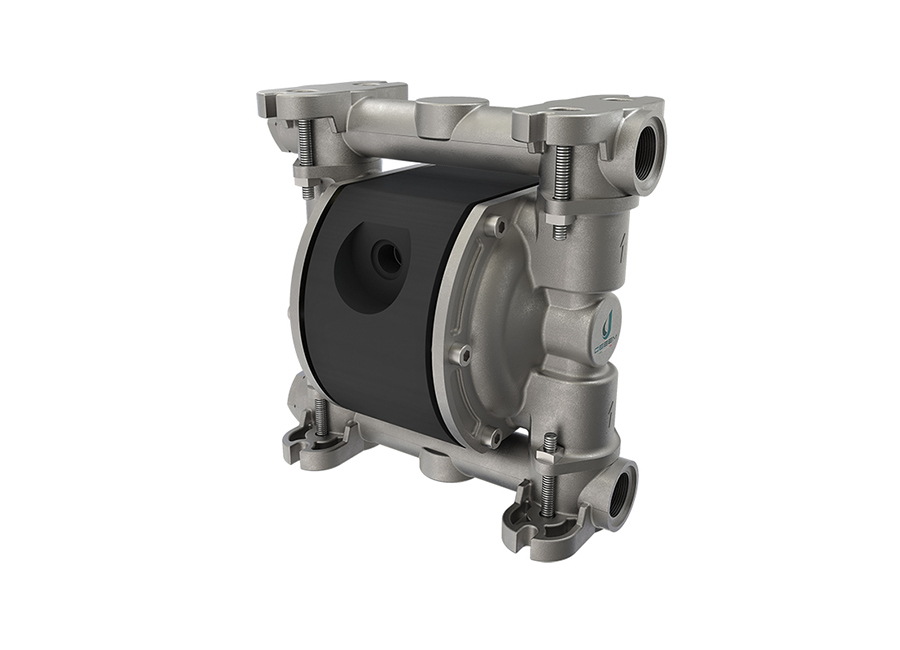

MICRO_AISI
DRUCKLUFT-DOPPELMEMBRANPUMPEN

Microboxer

  • Maximale Fördermenge: 35 l/min
  • Anschlüsse saug- / druckseitig: G 1/2″ f o DN 15
ATEX ZONE 2 - STANDARD BEI ALLEN MODELLEN

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONE 1 - AUF ANFRAGE

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

ANWENDUNGEN

Anwendungsbereiche

Biodiesel
HERSTELLUNG UND LAGERUNG VON BIODIESEL
INDUSTRIA CHIMICA
CHEMISCHE INDUSTRIE
Industria delle Vernici
LACKINDUSTRIE
INDUSTRIA GALVANICA E ELETTRONICA
GALVANISCHE UND ELEKTRONISCHE INDUSTRIE
INDUSTRIA GRAFICA
GRAFIKBRANCHE
Industria Orafa
GOLDINDUSTRIE
DATEN

Leistungen

Prestazioni-Microboxer

* Die angegebenen Leistungen beziehen sich auf gefüllte Pumpen (mit dem Medium Wasser mit 20° C) mit widerstandsfreiem Druckseitenausgang und variieren je nach den verwendeten Materialien.

** Achtung: Durchschnittswerte der verschiedenen Durchmesserkonfigurationen für Kugeln und Kugelsitze.

DATEN

Technische Daten

Gemäß ISO 9906 garantierte Förderhöhen / Fördermengen
Anschlüsse saug- / druckseitig G 1/2″ f o DN 15 – Klemmverschraubungen oder NPT nur auf Anfrage
Luftanschluss G 1/4″ f
Max. Fördermenge * 35 l/min
Max. Versorgungsluftdruck 8 bar
Max. Förderhöhe * 80 m
Max. Ansaugung von über dem Flüssigkeitsspiegel – trocken ** 4 m
Max. Ansaugung von über dem Flüssigkeitsspiegel – mit gefüllter Pumpe 9,5 m
Durchm. Max. Feststoffanteil 2 mm
Geräuschpegel ** 65 dB
Volumen pro Hub 30 cc
Werkstoff (Körper und Krümmer) auf Anfrage

– POMc
– UHMWPE
– Duplex/S.Duplex

Erhältlich in folgenden Materialien

PP PVDF ALU AISI

Werkstoff (Körper und Krümmer) und Nettogewicht
Version Gewicht Min Max
PP (mit Glasfüllung) 1,6 kg 3° C 65° C
PP leitfähig (mit Karbonfüllung) 1,6 kg 3° C 65° C
PVDF (mit Karbonfüllung) 1,98 kg 3° C 95° C
ALU 2,1 kg 3° C 95° C
AISI 316 L 3,75 kg 3° C 95° C
Maximale Größe Kunststoff Metall Alluminium
Höhe 168 mm 171 mm 172 mm
Breite 165 mm 177 mm 164 mm
Tiefe 120 mm 120 mm 120 mm
DATEN

Anschlüsse

Attacchi-Microboxer
MINIBOXER (KUNSTSTOFF)
A1 – A4 – M1 – M4
MINIBOXER (ALLUMINIUM)

A1 – A4 – M1 – M4

MINIBOXER (AISI)

A1 – A2 – A4 – M1 – M2 – M4

STANDARD-ANSCHLÜSSE
M1 – A1

SAUGSEITE
A1 – A2 – A3 – A4 – A5 – A6

DRUCKSEITE
M1 – M2 – M3 – M4 – M5 – M6
