BOXER-522
BOXER-522-PVDF
DRUCKLUFT-DOPPELMEMBRANPUMPEN

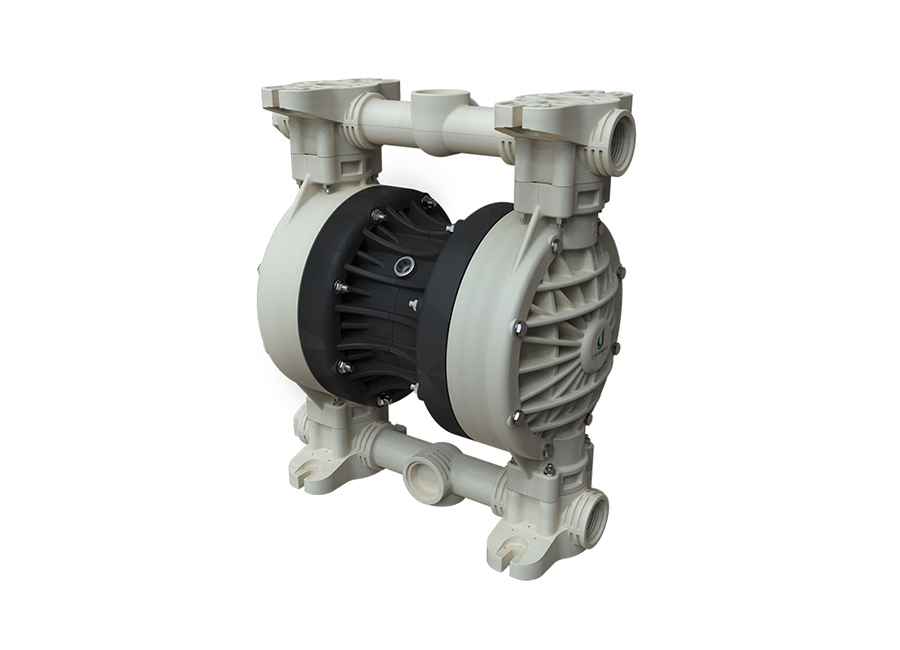

Boxer 522

  • Maximale Fördermenge: 600 l/min
  • Anschlüsse saug- / druckseitig: G 2″ f o DN 50
ATEX ZONE 2 - STANDARD BEI ALLEN MODELLEN

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONE 1 - AUF ANFRAGE

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

ANWENDUNGEN

Anwendungsbereiche

Biodiesel
HERSTELLUNG UND LAGERUNG VON BIODIESEL
INDUSTRIA CERAMICA, PIETRE, MARMI, VETRO E MINERARIA
KERAMIC-, STEIN-, MARMOR-, GLASINDUSTRIE UND BERGBAU
INDUSTRIA CHIMICA
CHEMISCHE INDUSTRIE
Industria delle Vernici
GRAFIKBRANCHE
PACKAGING, COLLA, CARTA E CARTIERE
PACKAGING, KLEBSTOFF, PAPIER UND PAPIERFABRIKEN
INDUSTRIA GALVANICA E ELETTRONICA
GALVANISCHE UND ELEKTRONISCHE INDUSTRIE
Industria Tessile e conciaria
TEXTIL UND GEREBEREIINDUSTRIE
Industria Meccanica
MECHANISCHE UND METALVERBEITENDE INDUSTRIE
DEPURAZIONE ACQUA E FANGHI
WASSER- UND SCHLAMMAUFBEREITUNG
Oil & Gas
ÖL UND GAS
DATEN

Leistungen

Prestazioni-Boxer522

* Die angegebenen Leistungen beziehen sich auf gefüllte Pumpen (mit dem Medium Wasser mit 20° C) mit widerstandsfreiem Druckseitenausgang und variieren je nach den verwendeten Materialien.

** Achtung: Durchschnittswerte der verschiedenen Durchmesserkonfigurationen für Kugeln und Kugelsitze.

DATEN

Technische Daten

Gemäß ISO 9906 garantierte Förderhöhen / Fördermengen
Anschlüsse saug- / druckseitig G 2″ f o DN 50
Luftanschluss G 1/2″ f
Max. Fördermenge * 600 l/min
Max. Versorgungsluftdruck 8 bar
Max. Förderhöhe * 80 m
Max. Ansaugung von über dem Flüssigkeitsspiegel
– trocken **
5 m
Max. Ansaugung von über dem Flüssigkeitsspiegel
– mit gefüllter Pumpe
9,5 m
Durchm. Max. Feststoffanteil 8 mm
Geräuschpegel ** 80 dB
Volumen pro Hub 1825 cc
Erhältlich in folgenden Materialien

PP PVDF PE

Werkstoff (Körper und Krümmer) und Nettogewicht
Version Gewicht Min Max
PP (mit Glasfüllung) 38 kg 3° C 65° C
PP leitfähig (mit Karbonfüllung) 34,5 kg 3° C 65° C
PVDF 45 kg 3° C 95° C
PE
Maximale Größe Kunststoff
Höhe 650 mm
Breite 590 mm
Tiefe 404 mm
DATEN

Anschlüsse

BOXER 522 (KUNSTSTOFF)

A1 – A2 – A3 – A4 – M1 – M2 – M3 – M4

STANDARD-ANSCHLÜSSE
M1 – A1

SAUGSEITE
A1 – A2 – A3 – A4 – A5 – A6

DRUCKSEITE
M1 – M2 – M3 – M4 – M5 – M6
