DRUCKLUFT-DOPPELMEMBRANPUMPEN

Boxer 503

Maximale Fördermenge: 800 l/min
Anschlüsse saug- / druckseitig: G 3″ f o DN 80

MEHR INFORMATIONEN

DOKUMENTATION

ATEX ZONE 2 - STANDARD BEI ALLEN MODELLEN

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONE 1 - AUF ANFRAGE

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

ANWENDUNGEN

Anwendungsbereiche

HERSTELLUNG UND LAGERUNG VON BIODIESEL

INDUSTRIA CERAMICA, PIETRE, MARMI, VETRO E MINERARIA

KERAMIC-, STEIN-, MARMOR-, GLASINDUSTRIE UND BERGBAU

CHEMISCHE INDUSTRIE

TEXTIL UND GEREBEREIINDUSTRIE

PACKAGING, KLEBSTOFF, PAPIER UND PAPIERFABRIKEN

WASSER- UND SCHLAMMAUFBEREITUNG

ÖL UND GAS

MECHANISCHE UND METALVERBEITENDE INDUSTRIE

LACKINDUSTRIE

DATEN

Leistungen

* Die angegebenen Leistungen beziehen sich auf gefüllte Pumpen (mit dem Medium Wasser mit 20° C) mit widerstandsfreiem Druckseitenausgang und variieren je nach den verwendeten Materialien.

** Achtung: Durchschnittswerte der verschiedenen Durchmesserkonfigurationen für Kugeln und Kugelsitze.

DATEN

Technische Daten

Gemäß ISO 9906 garantierte Förderhöhen / Fördermengen

Anschlüsse saug- / druckseitig	G 3″ f o DN 80 – NPT nur auf Anfrage
Luftanschluss	G 3/4″ f
Max. Fördermenge *	800 l/min
Max. Versorgungsluftdruck	8 bar
Max. Förderhöhe *	80 m
Max. Ansaugung von über dem Flüssigkeitsspiegel – trocken **	4 m
Max. Ansaugung von über dem Flüssigkeitsspiegel – mit gefüllter Pumpe	9,5 m
Durchm. Max. Feststoffanteil	10 mm
Geräuschpegel **	80 dB
Volumen pro Hub	1825 cc

Erhältlich in folgenden Materialien

PP PVDF ALU AISI INOX DUPLEX / S.DUPLEX

Werkstoff (Körper und Krümmer) und Nettogewicht

Version	Gewicht	Min	Max

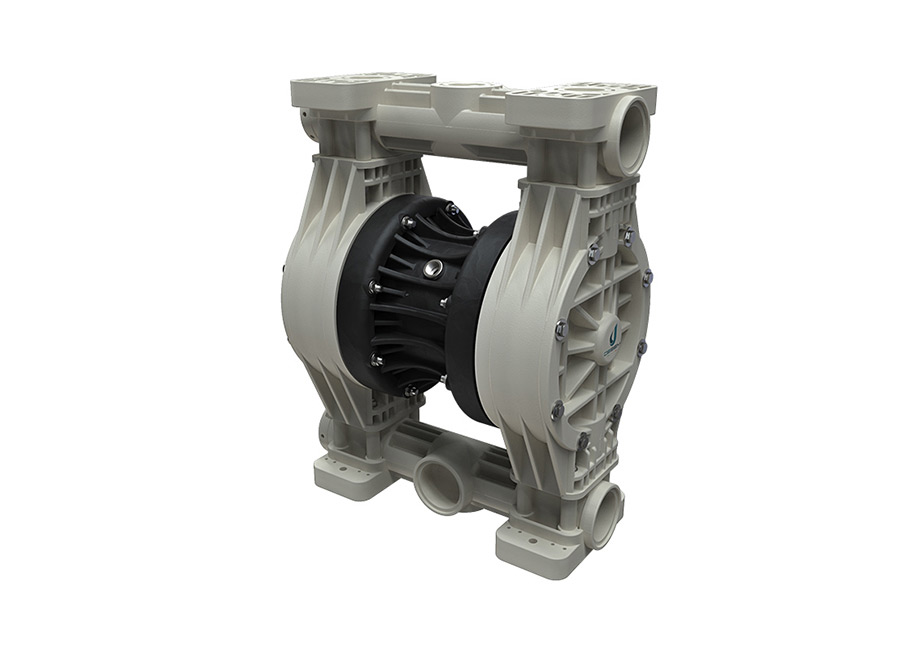

PP (mit Glasfüllung)	50 kg	3° C	65° C
PP leitfähig (mit Karbonfüllung)	50 kg	3° C	65° C
PVDF (mit Karbonfüllung)	67 kg	3° C	95° C

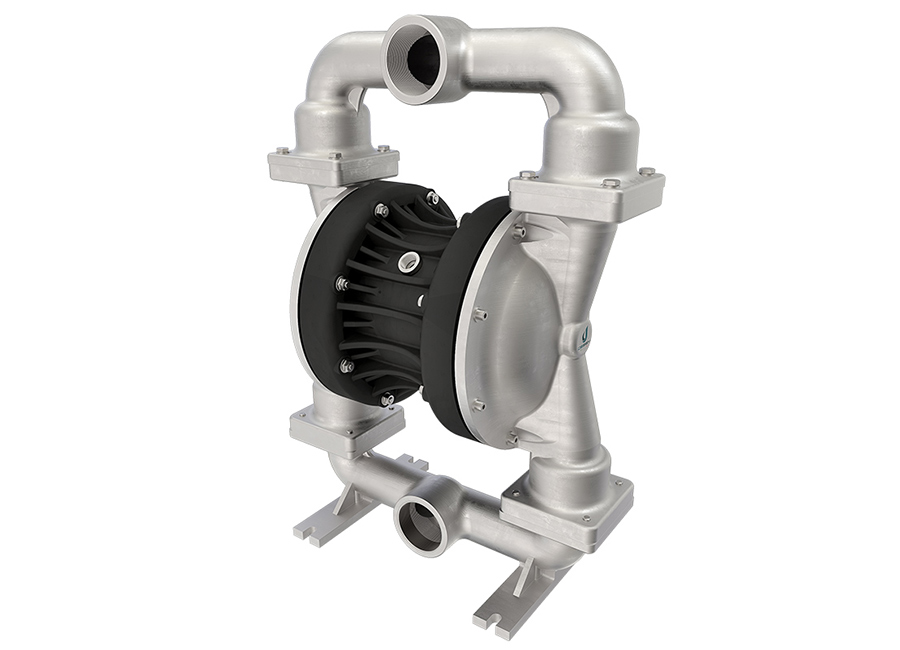

ALU	66 kg	3° C	95° C

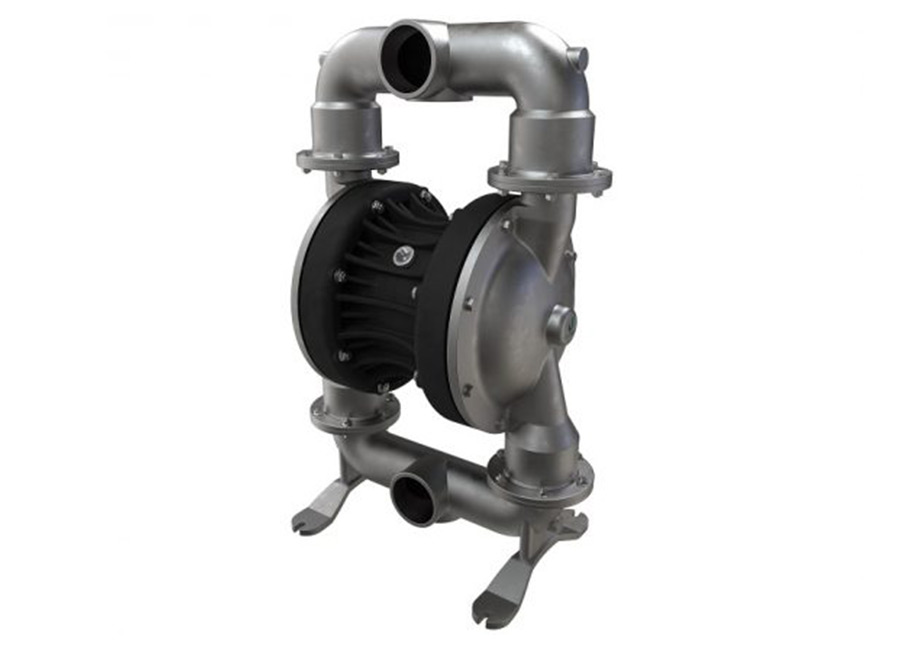

AISI INOX	71 kg	3° C	95° C
DUPLEX / S.DUPLEX	–	3° C	95° C
