Pompes pneumatiques à double membrane
Midgetbox
- Débit maximal: 6 l/min
- Raccords aspiration / refoulement: G 1/4″ f
ATEX ZONE 2 - STANDARD SUR TOUS LES MODÈLES
II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc
ATEX ZONE 1 - SUR DEMANDE
II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db
ÉPURATION DES EAUX USÉES ET DES BOUES
INDUSTRIE GRAPHIQUE
INDUSTRIE CHIMIQUE
INDUSTRIE GALVANIQUE ET ÉLECTRONIQUE
VALEURS
Performances
* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.
** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.
VALEURS
Caractéristiques techniques
Hauteur manométrique/Débit garanti selon la norme ISO 9906
| Raccords aspiration / refoulement | G 1/4″ f |
| Raccord air | G 1/8″ f |
| Débit max * | 6 l/min |
| Pression air alimentation max | 8 bar |
| Hauteur manométrique max * | 80 m |
| Aspiration max pompe montée en charge – à sec ** | 3 m |
| Aspiration max pompe montée en charge – avec pompe amorcée | 9,5 m |
| Diam. Max résidus solides en suspension | 0 mm |
| Bruit ** | 60 dB |
| Volume par cycle | 3,2 cc |
PP
| Version | Poids | Min | Max |

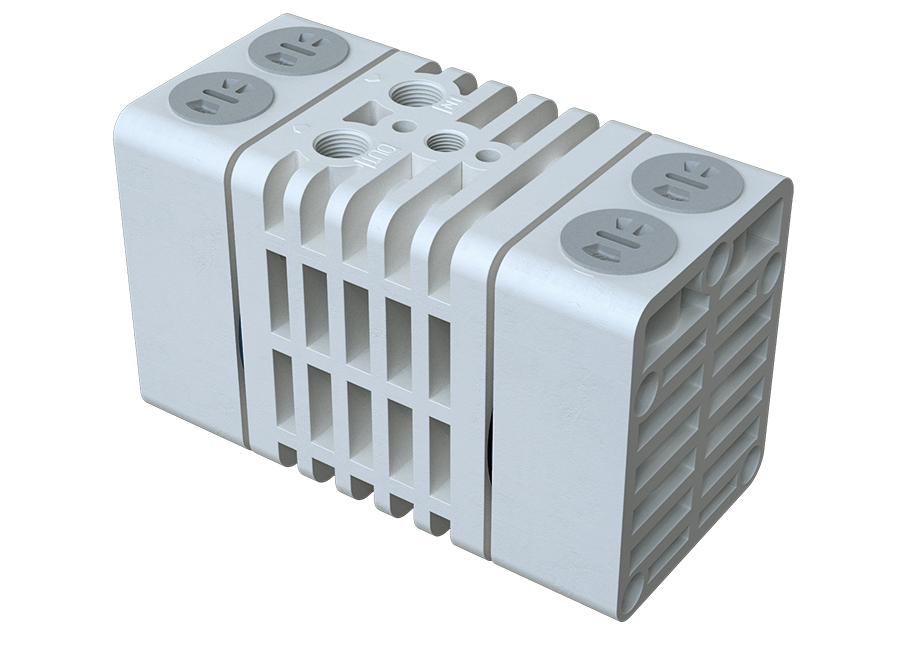

| PP (avec proportion verre) | 0,52 kg | 3° C | 65° C |

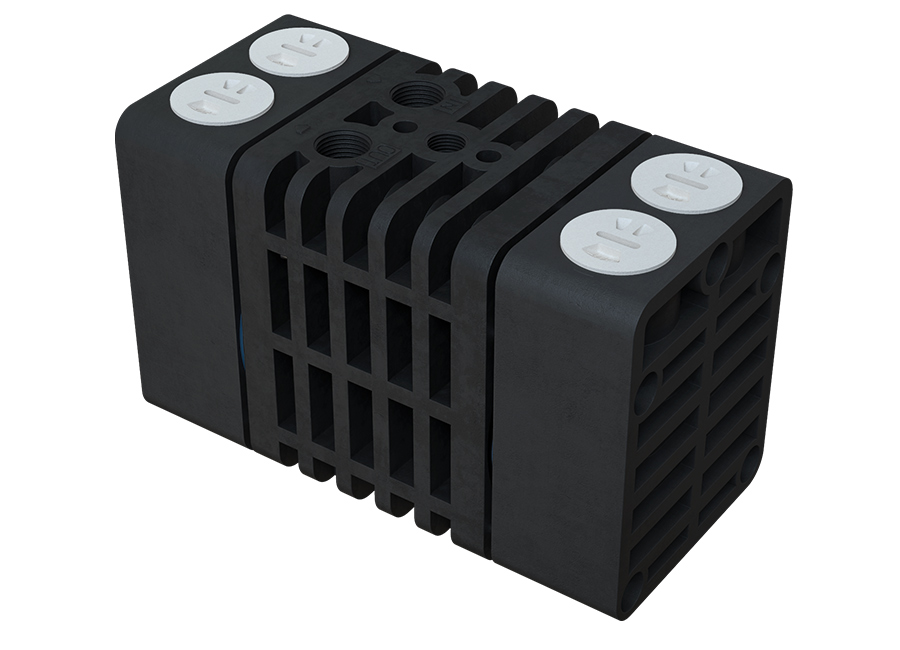

| PP conducteur (avec proportion carbone) | 0,52 kg | 3° C | 65° C |
| Dimensions maximales | Plastique |
| Hauteur | 75 mm |
| Largeur | 121 mm |
| Profondeur | 60 mm |
