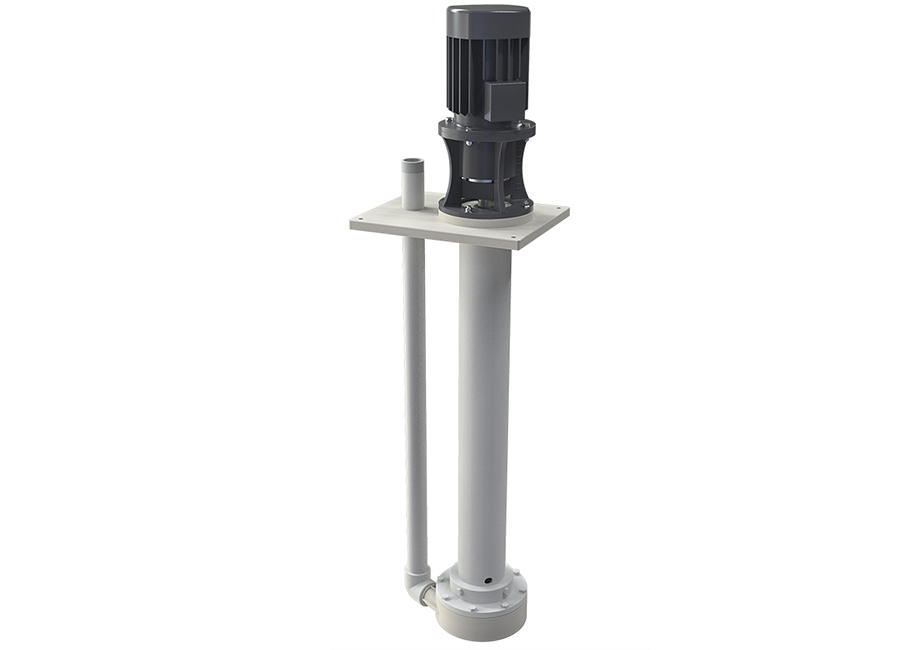

IM_155-PP

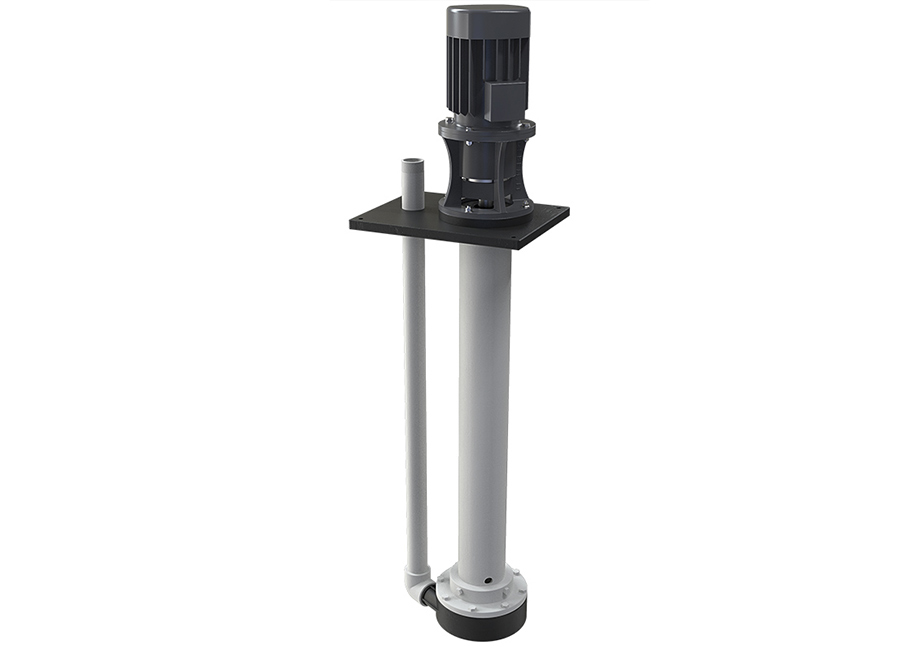

IM_155-PVDF
Pompes centrifuges électriques

IM 155

  • Débit Max: 42 m3/h
  • Raccords aspiration: G 2″1/2 f ou DN 65 sur demande
  • Raccords refoulement: G 2″ m ou DN 50 sur demande
APPLICATIONS

Secteurs d'application

DEPURAZIONE ACQUA E FANGHI
ÉPURATION DES EAUX USÉES ET DES BOUES
INDUSTRIA CHIMICA
INDUSTRIE CHIMIQUE
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIE GALVANIQUE ET ÉLECTRONIQUE
VALEURS

Performances

Curva-Prestazioni-IM155
Curva-Potenza-IM155
Curva-Rendimento-IM155

* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.

** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.

VALEURS

Caractéristiques techniques

Caractéristiques techniques
Raccords aspiration G 2″ 1/2 f ou DN 65 sur demande
Raccords refoulement G 2″  m ou DN 50 sur demande
Débit Max* 42 m3/h
Hauteur manométrique max* 27 m
Viscosité jusqu’à 500 cps
Turbine ouverte standard  Ø 162 mm H 4 mm – 10° (sur demande, il est possible d’avoir des fonctionnalités spécifiques en fonction du fluide pompé)
Solides en passage Ø max 2 mm
Longueur colonne disponible
Longueur colonne disponible (mm) Poids pompe en PP * Poids pompe en PVDF *
500 28 kg 30 kg
800 31 kg 33 kg
1000 33 kg 35 kg
1250 36 kg 38 kg
1400 **

* Les poids correspondent aux pompes sans moteur
** Fonction spéciale

Température de fonctionnement
Version Min Max
PP  0° C 70° C
PVDF -10° C 100° C
Disponible dans les matériaux suivants

PP PVDF

Moteurs électriques standard
  • Kw 5,5 – HP 7,5
  • Caisse B5
  • RPM 2900
  • Moteur aluminium/fonte (le poids du moteur peut varier, consulter le bureau commercial)
  • TRIPHASÉ 230/400 V · 50/60 Hz · 2 pôles · Classe de rendement IE3 · Protection IP55 · Température ambiante -30°C + 45°C
Moteur électrique sur demande

– ATEX

Matériaux joint torique

– EPDM
– VITON®

Plaquette de fixation personnalisable seulement en phase de projet.
Emballage
  • Enveloppe de protection en mousse de polyuréthane contenue dans une boîte en bois

Les dimensions et les poids peuvent varier selon la longueur de la pompe

Accessoires complémentaires
  • KIT FLANGE (Standard DIN – sur demande ANSI)
    – KITFLANGIM155P (en PP)
    – KITFLANGIM155F (en PVDF)
  • Filtre de protection pompe* en PP ou en PVDF

* Le filtre est vendu séparément
