Pompes pneumatiques à double membrane
Sboxer 50
- Débit maximal: 60 l/min
- Raccords aspiration / refoulement: G 1/2″ f o DN 15
ATEX ZONE 2 - STANDARD SUR TOUS LES MODÈLES
II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc
ATEX ZONE 1 - SUR DEMANDE
II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db
INDUSTRIE CHIMIQUE
INDUSTRIE GRAPHIQUE
VALEURS
Caractéristiques techniques
Hauteur manométrique/Débit garanti selon la norme ISO 9906
| Raccords aspiration / refoulement | G 1/2″ f o DN 15 – Clamp ou NPT sur demande |
| Raccord air | G 3/8″ f |
| Débit max * | 60 l/min |
| Pression air alimentation max | 8 bar |
| Aspiration max pompe montée en charge – à sec ** | 4 m |
| Aspiration max pompe montée en charge – avec pompe amorcée | 9,5 m |
| Diam. Max résidus solides en suspension | 4 mm |
| Bruit ** | 70 dB |
| Volume par cycle | 67 cc |
Matériaux de construction (corps et collecteurs) sur demande
– POMc
– UHMWPE
PP PVPF ALU
| Version | Poids | Min | Max |
| PP (avec proportion verre) | 1,6 kg | 3° C | 65° C |
| PP conducteur (avec proportion carbone) | 1,6 kg | 3° C | 65° C |

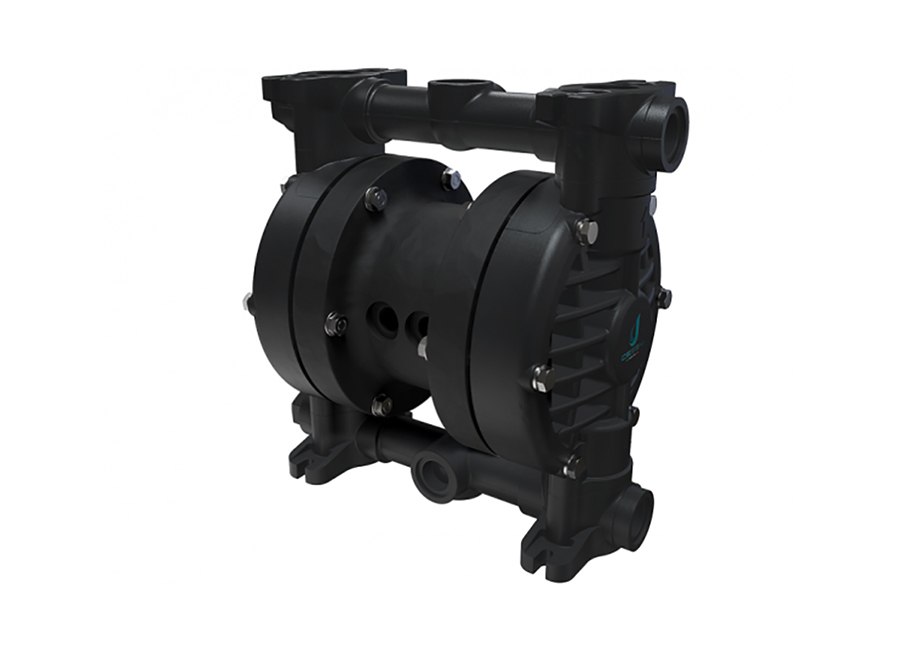

| PVDF (avec proportion carbone) | 1,9 kg | 3° C | 95° C |

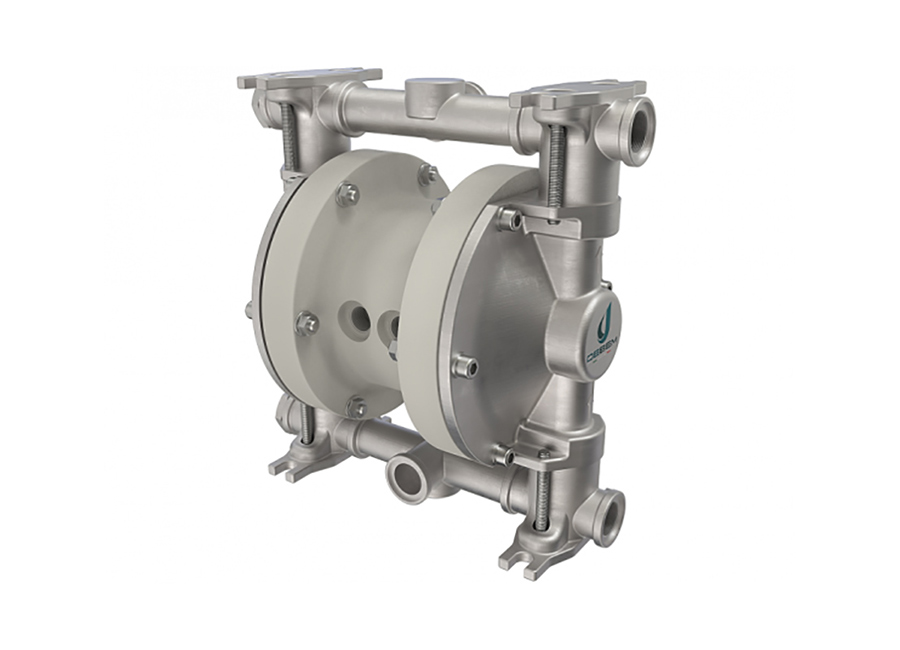

| ALU | 2 kg | 3° C | 95° C |
| Dimensions maximales: | Plastique | Aluminium |
| Hauteur | 241 mm | 234 mm |
| Largeur | 247 mm | 241 mm |
| Profondeur | 153 mm | 153 mm |
