POMPES PNEUMATIQUES À DOUBLE MEMBRANE
Boxer 502
- Débit maximal: 600 l/min
- Raccords aspiration / refoulement: G 2″ f o DN 50
ATEX ZONE 2 - STANDARD SUR TOUS LES MODÈLES
II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc
ATEX ZONE 1 - SUR DEMANDE
II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db
PRODUCTION ET STOCKAGE DE BIODIESEL
INDUSTRIE CÉRAMIQUE, PIERRES, MARBRES, VERRE ET INDUSTRIE MINIÈRE
INDUSTRIE CHIMIQUE
INDUSTRIE TEXTILE ET TANNAGE
CONDITIONNEMENT, COLLE, PAPIER ET PAPÈTERIE
ÉPURATION DES EAUX USÉES ET DES BOUES
INDUSTRIE PÉTROCHIMIQUE
INDUSTRIE MÉCANIQUE ET MÉTALLURGIQUE
INDUSTRIE DES PEINTURES
VALEURS
Performances
* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.
** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.
VALEURS
Caractéristiques techniques
Hauteur manométrique/Débit garanti selon la norme ISO 9906
| Raccords aspiration / refoulement | G 2″ f o DN 50 |
| Raccord air | G 1/2″ f |
| Débit max * | 600 l/min |
| Pression air alimentation max | 8 bar |
| Hauteur manométrique max * | 80 m |
| Aspiration max pompe montée en charge – à sec ** | 5 m |
| Aspiration max pompe montée en charge – avec pompe amorcée | 9,5 m |
| Diam. Max résidus solides en suspension | 8 mm |
| Bruit ** | 80 dB |
| Volume par cycle | 1825 cc |

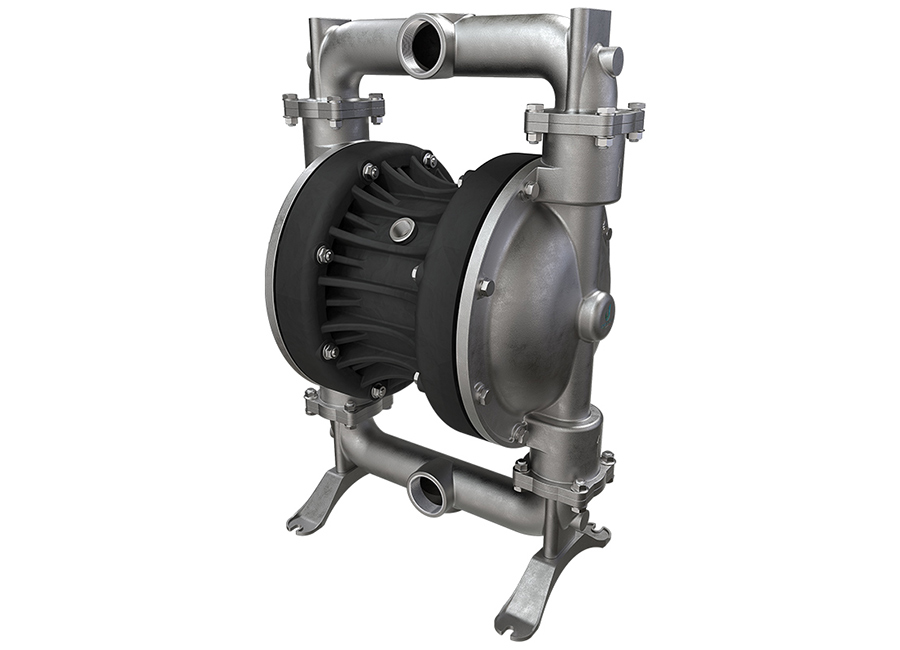

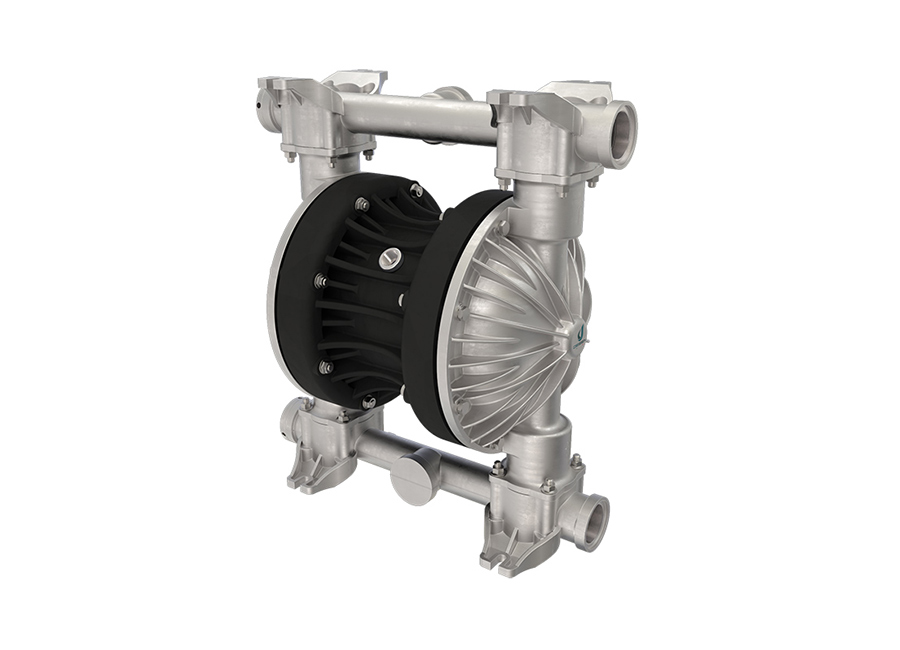

ALU AISI 316 ÉLECTROPOLISSAGE
| Version | Poids | Min | Max |
| ALU | 37 kg | 3° C | 95° C |
| AISI 316 Électropolissage | 54 kg | 3° C | 95° C |
| Dimensions maximales | Acier | Aluminium |
| Hauteur | 705 mm | 621 mm |
| Largeur | 470 mm | 566 mm |
| Profondeur | 404 mm | 404 mm |
VALEURS
Raccords
A3 – M3
A1 – A2 – A3 – M1 – M2 – M3
RACCORDS STANDARDS
M1 – A1
ASPIRATION
A1 – A2 – A3 – A4 – A5 – A6
REFOULEMENT
M1 – M2 – M3 – M4 – M5 – M6
