POMPES PNEUMATIQUES À DOUBLE MEMBRANE
Boxer 150
- Débit maximal: 220 l/min
- Raccords aspiration / refoulement: G 1″1/4 f o DN 32
![LoghiCertificazioni](https://www.debem.com/wp-content/uploads/2022/03/LoghiCertificazioni-3.png)
ATEX ZONE 2 - STANDARD SUR TOUS LES MODÈLES
II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc
ATEX ZONE 1 - SUR DEMANDE
II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db
![Biodiesel](https://www.debem.com/wp-content/uploads/2022/03/Biodiesel.png)
PRODUCTION ET STOCKAGE DE BIODIESEL
![INDUSTRIA CERAMICA, PIETRE, MARMI, VETRO E MINERARIA](https://www.debem.com/wp-content/uploads/2022/03/IndustriaCeramica.png)
INDUSTRIE CÉRAMIQUE, PIERRES, MARBRES, VERRE ET INDUSTRIE MINIÈRE
![INDUSTRIA CHIMICA](https://www.debem.com/wp-content/uploads/2022/03/IndustriaChimica.png)
INDUSTRIE CHIMIQUE
![INDUSTRIA GRAFICA](https://www.debem.com/wp-content/uploads/2022/03/IndustriaGrafica.png)
INDUSTRIE GRAPHIQUE
![PACKAGING, COLLA, CARTA E CARTIERE](https://www.debem.com/wp-content/uploads/2022/03/Packaging.png)
CONDITIONNEMENT, COLLE, PAPIER ET PAPÈTERIE
![INDUSTRIA GALVANICA E ELETTRONICA](https://www.debem.com/wp-content/uploads/2022/03/IndustriaGalvanica.png)
INDUSTRIE GALVANIQUE ET ÉLECTRONIQUE
![Automotive](https://www.debem.com/wp-content/uploads/2022/03/Automotive.png)
AUTOMOBILE
![Industria Meccanica](https://www.debem.com/wp-content/uploads/2022/03/IndustriaMeccanica.png)
INDUSTRIE MÉCANIQUE ET MÉTALLURGIQUE
![Industria delle Vernici](https://www.debem.com/wp-content/uploads/2022/03/IndustriaVernici.png)
INDUSTRIE DES PEINTURES
![Oil & Gas](https://www.debem.com/wp-content/uploads/2022/03/OilGas.png)
INDUSTRIE PÉTROCHIMIQUE
![Industria Tessile e conciaria](https://www.debem.com/wp-content/uploads/2022/03/Industria-Tessile-e-conciaria.png)
INDUSTRIE TEXTILE ET TANNAGE
![DEPURAZIONE ACQUA E FANGHI](https://www.debem.com/wp-content/uploads/2022/03/DepurazioneAcqueFanghi.png)
ÉPURATION DES EAUX USÉES ET DES BOUES
VALEURS
Performances
![Prestazioni-Boxer150 Prestazioni-Boxer150](https://www.debem.com/wp-content/uploads/2022/03/Prestazioni-Boxer150.png)
* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.
** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.
VALEURS
Caractéristiques techniques
Hauteur manométrique/Débit garanti selon la norme ISO 9906
Raccords aspiration / refoulement | G 1″1/4 f o DN 32 – Clamp ou NPT sur demande |
Raccord air | G 1/2″ f |
Débit max * | 220 l/min |
Pression air alimentation max | 8 bar |
Hauteur manométrique max * | 80 m |
Aspiration max pompe montée en charge – à sec ** | 4 m |
Aspiration max pompe montée en charge – avec pompe amorcée | 9,5 m |
Diam. Max résidus solides en suspension | 5 mm |
Bruit ** | 75 dB |
Volume per cycle | 340 cc |
Matériaux de construction (corps et collecteurs) sur demande
– POMc
– UHMWPE
– Duplex/S.Duplex

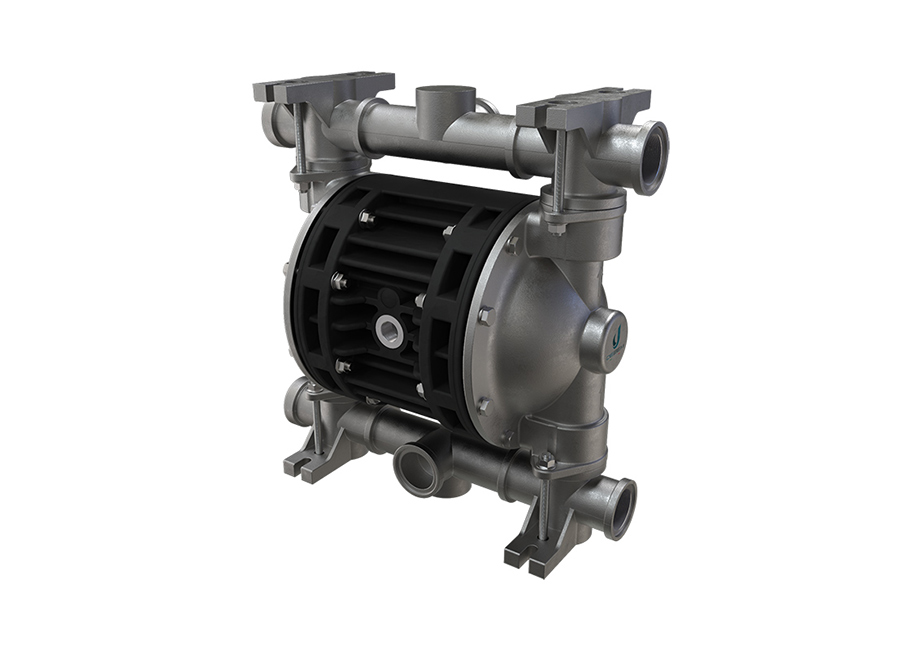

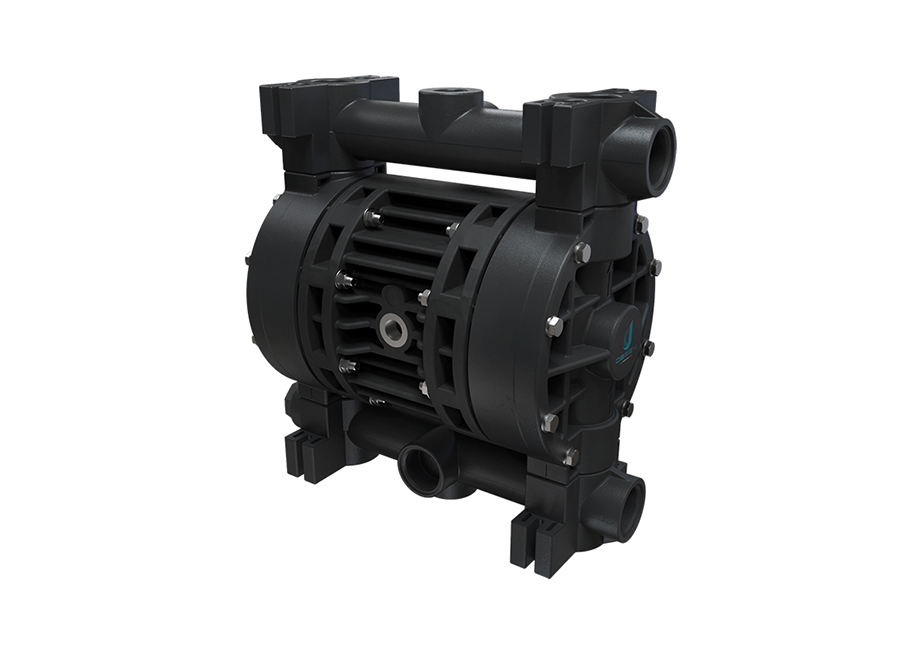

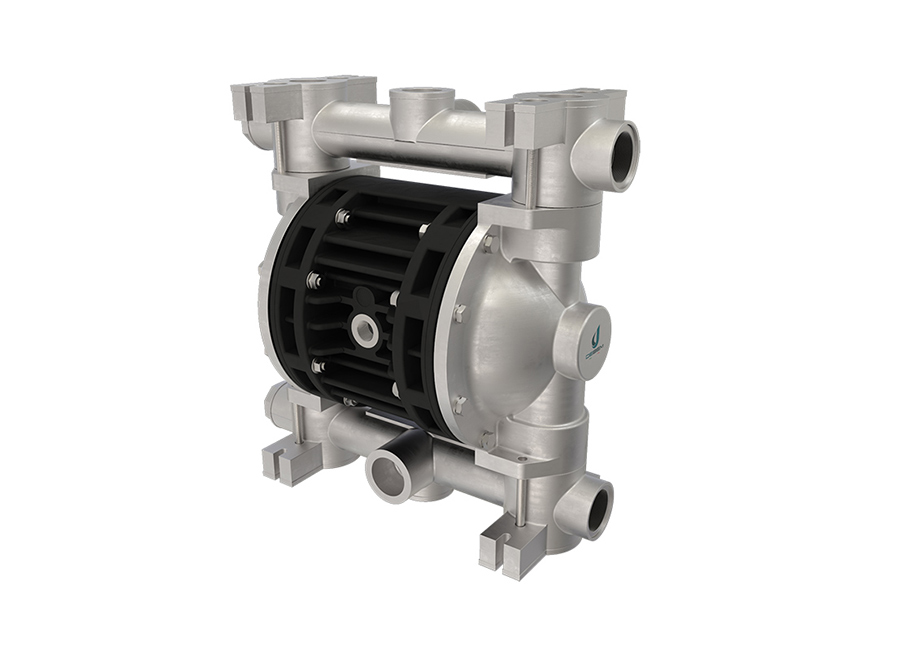

PP PVDF ALU AISI
Version | Poids | Min | Max |
PP (avec proportion verre) | 12 kg | 3° C | 65° C |
PP conducteur (avec proportion carbone) | 12 kg | 3° C | 65° C |
PVDF (avec proportion carbone) | 14 kg | 3° C | 95° C |
ALU | 15 kg | 3° C | 95° C |
AISI 316 L | 23 kg | 3° C | 95° C |
Dimensions maximales | Plastique | Acier | Aluminium |
Hauteur | 386 mm | 390 mm | 388 mm |
Largeur | 399 mm | 388 mm | 394 mm |
Profondeur | 220 mm | 220 mm | 220 mm |
VALEURS
Raccords
![Attacchi-Boxer150 Attacchi-Boxer150](https://www.debem.com/wp-content/uploads/2022/03/Attacchi-Boxer150.jpg)
A1 – A2 – A3 – A4 – A5 – A6 – M1 – M2 – M3 – M4 – M5 – M6
A1 – A2 – A3 – A4 – M1 – M2 – M3 – M4
A1 – A2 – A3 – M1 – M2 – M3
RACCORDS STANDARDS
M1 – A1
ASPIRATION
A1 – A2 – A3 – A4 – A5 – A6
REFOULEMENT
M1 – M2 – M3 – M4 – M5 – M6
