Pompes centrifuges électriques
IM 180
- Débit Max: 75 m3/h
- Raccords aspiration: G 2″1/2 f ou DN 65 sur demande
- Raccords refoulement: G 2″ m ou DN 50 sur demande
ORÈFREVERIE
INDUSTRIE MÉCANIQUE ET MÉTALLURGIQUE
INDUSTRIE CHIMIQUE
INDUSTRIE GALVANIQUE ET ÉLECTRONIQUE
VALEURS
Performances
* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.
** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.
VALEURS
Caractéristiques techniques
Caractéristiques techniques
Raccords aspiration | G 2″ 1/2 f ou DN 65 sur demande |
Raccords refoulement | G 2″ m ou DN 50 sur demande |
Débit Max* | 75 m3/h |
Hauteur manométrique max* | 38 m |
Viscosité | jusqu’à 500 cps |
Turbine ouverte standard | Ø 176 mm H 13 mm – 10° (sur demande, il est possible d’avoir des fonctionnalités spécifiques en fonction du fluide pompé) |
Solides en passage | Ø max 11 mm |
Longueur colonne disponible
Longueur colonne disponible (mm) | Poids pompe en PP * | Poids pompe en PVDF * |
50033 | 33 kg | |
800 | 34 kg | 36 kg |
1000 | 36 kg | 38 kg |
1250 | 39 kg | 41 kg |
1400 ** | – | – |
* Les poids correspondent aux pompes sans moteur
** Fonction spéciale
Température de fonctionnement
Version | Min | Max |
PP | 0° C | 70° C |
PVDF | -10° C | 100° C |

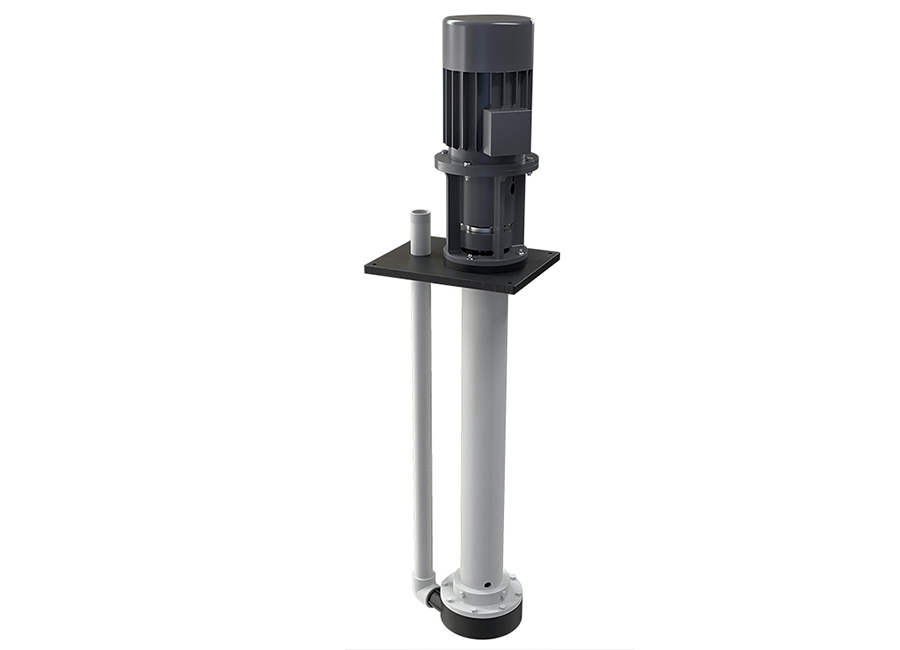

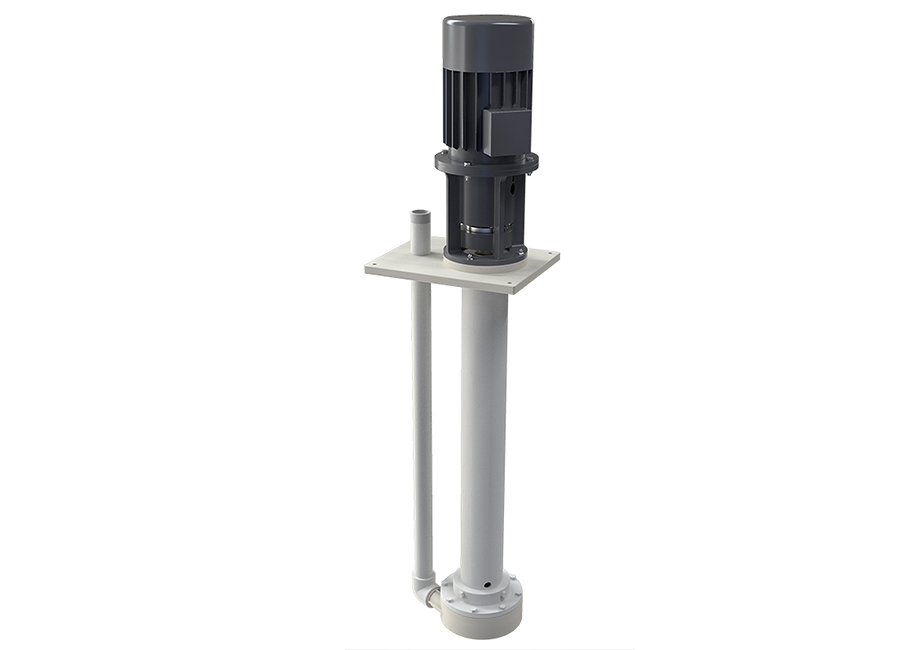

PP PVDF
Moteurs électriques standard
- Kw 11 – HP 15
- Caisse B5
- RPM 2900
- Moteur aluminium/fonte (le poids du moteur peut varier, consulter le bureau commercial)
- TRIPHASÉ 230/400 V · 50/60 Hz · 2 pôles · Classe de rendement IE3 · Protection IP55 · Température ambiante -30°C + 45°C
Moteur électrique sur demande
– ATEX
– EPDM
– VITON®
- Enveloppe de protection en mousse de polyuréthane contenue dans une boîte en bois
Les dimensions et les poids peuvent varier selon la longueur de la pompe
- KIT BRIDES (Standard DIN – sur demande ANSI):
– KITFLANGIM180P (en PP)
– KITFLANGIM180F (en PVDF) - Filtre de protection pompe* en PP ou en PVDF
* Le filtre est vendu séparément
