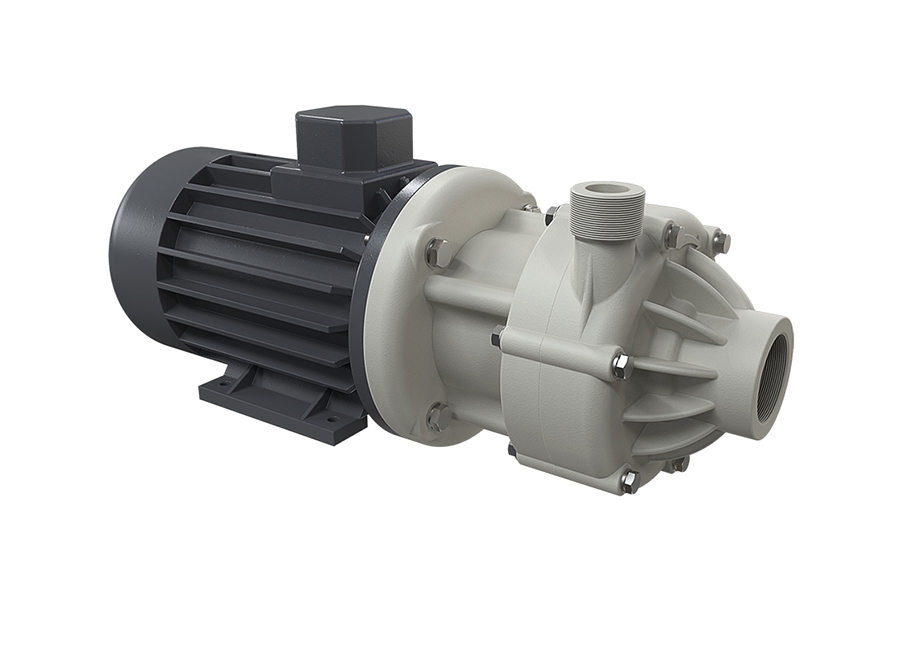

DM-10_PP

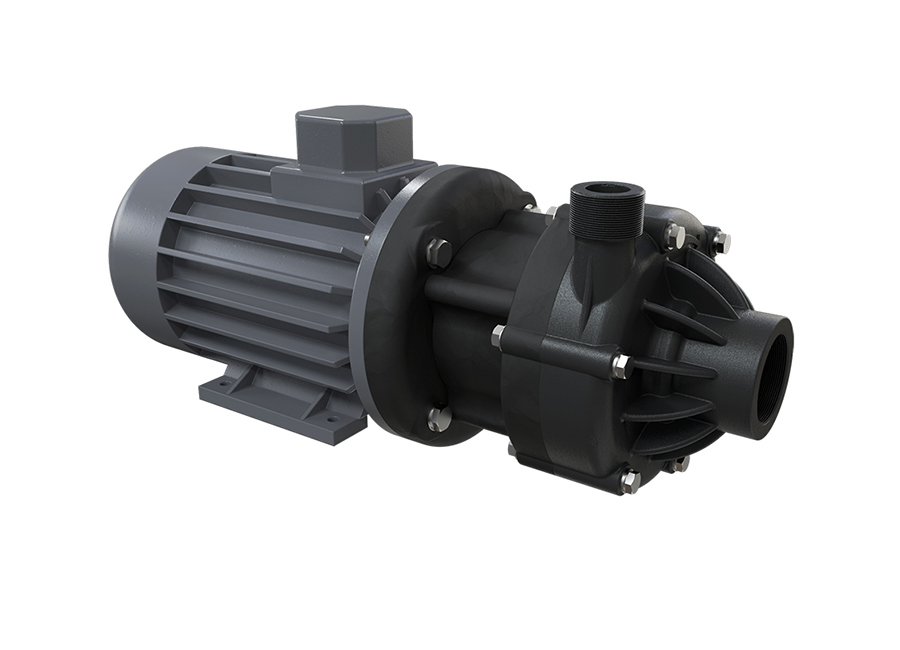

DM-10-PVDF
Pompes centrifuges électriques

DM 10

  • Débit Max: 13 m3/h
  • Raccords aspiration: G 1″1/2 f o DN 40
  • Raccords refoulement: G 1″ m o DN 25
APPLICATIONS

Secteurs d'application

Automotive
AUTOMOBILE
DEPURAZIONE ACQUA E FANGHI
ÉPURATION DES EAUX USÉES ET DES BOUES
INDUSTRIA CHIMICA
INDUSTRIE CHIMIQUE
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIE GALVANIQUE ET ÉLECTRONIQUE
VALEURS

Performances

Curva-Prestazioni-DM10
Curva-Potenza-DM10
Curva-NPSH-DM10

* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.

** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.

VALEURS

Caractéristiques techniques

Caractéristiques techniques
Raccords aspiration G 1 1/2″ f o DN 40 – NPT
Raccords refoulement G 1″ m o DN 25 – NPT
Débit max. * 13 m3/h
Hauteur manométrique max* 14 m
Viscosité jusqu’à 150 cps
Température de fonctionnement et poids
Version Température Poids (pompe sans moteur)
PP de +3°C a +65°C 2,2 kg
PDVF de +3°C a +95°C 2,5 kg
Moteurs standards électriques
  • Kw 0,55 – HP 0,75 • Caisse B3+B5 RPM 2900 – Triphasé 230/400 V – 50/60 HZ – 2 pôles IE1 Protection IP55 – Température ambiante -30 °C + 45 °C
  • Kw 0,75 – HP 1 • Caisse B3+B5 RPM 2900 • Triphasé 230/400 V • 50/60 HZ • 2 pôles IE1 Protection IP55 • Température ambiante -30°C + 45°C
  • Kw 0,55 – HP 0,35 • Caisse B3+B5 RPM 2900v • Monophasé • Température ambiante -30°C + 45°C
  • Kw 0,75 – HP 1 • Caisse B3+B5 RPM 2900 • Monophasé • Température ambiante -30°C + 45°C
Moteurs électriques sur demande
  • MONOPHASÉ
  • ATEX
  • NEMA 56C ou NEMA 143 TC (Fourniture de la pompe seulement, avec bride américaine, pour couplage moteur NEMA – moteur non prévu par notre standard)
Disponible dans les matériaux suivants

PP PVDF

TURBINE:

Moteur 0,55 Kw (3 HP)

Moteur 0,75 Kw (4 HP)

Ø 98 mm (Standard)

jusqu’à 1,1 g/cm3

jusqu’à 1,5 g/cm3

Ø 85 mm

jusqu’à 1,6 g/cm3

jusqu’à 2 g/cm3

Ø 70 mm

jusqu’à 2 g/cm3

jusqu’à 2 g/cm3

Matériaux joint torique

– EPDM
– VITON®

Emballage
  • Pompe avec moteur de 0,55 Kw
    Enveloppe de protection en mousse de polyuréthane contenue dans une caisse en bois – dimensions 50 x 25 x 35 cm – Poids 7 Kg
  • Pompe avec moteur de 0,75 Kw
    Enveloppe de protection en mousse de polyuréthane contenue dans une caisse en bois – dimensions cm 55 x 28 x 42 – Poids 10 Kg

Le poids se réfère seulement à l’emballage sans la pompe à l’intérieur

KIT BRIDES (Standard DIN – sur demande ANSI)

– KITFLANG-DM10P (en PP)
– KITFLANG-DM10F (en PVDF)
