Pompes centrifuges électriques

DM 06

Débit Max: 7 m3/h
Raccords aspiration: G 1″ f o DN 25
Raccords refoulement: G 3/4″ m o DN 20

PLUS D’INFORMATION

DOCUMENTATION

APPLICATIONS

Secteurs d'application

AUTOMOBILE

ÉPURATION DES EAUX USÉES ET DES BOUES

INDUSTRIE CHIMIQUE

INDUSTRIE GALVANIQUE ET ÉLECTRONIQUE

VALEURS

Performances

* Les performances indiquées se réfèrent aux pompes amorcées (avec fluide eau à 20 °C) en roue libre et varient en fonction des matériaux de composition.

** Attention: valeurs moyennes des différentes configurations de matériaux pour bille et sièges de bille.

VALEURS

Caractéristiques techniques

Raccords aspiration	G 1″ f o DN 25 – NPT
Raccords refoulement	G 3/4″ m o DN 20 – NPT
Puissance max.*	7 m3/h
Hauteur manométrique max*	8,5 m
Viscosité	jusqu’à 150 cps

Température de fonctionnement

Version	Température	Poids (pompe sans moteur)
PP	de 0°C a +70°C	2 Kg
PDVF	de -10°C a +100°C	2,25 Kg

Moteurs standards électriques

Kw 0,25 – HP 0,35 • Caisse B3+B5 RPM 2900 • Triphasé 230/400 V • 50/60 HZ • 2 pôles IE1 Protection IP55 Température ambiante -30°C + 45°C
Kw 0,37 – HP 0,5 • Caisse B3+B5 RPM 2900 • Triphasé 230/400 V • 50/60 HZ • 2 pôles IE1 Protection IP55 • Température ambiante -30°C + 45°C
Kw 0,25 – HP 0,35 • Caisse B3+B5 RPM 2900 • Monophasé • Température ambiante -30°C + 45°C
Kw 0,37 – HP 0,35 • Caisse B3+B5 RPM 2900 • Monophasé • Température ambiante -30°C + 45°C

Moteurs électriques sur demande

MONOPHASÉ
ATEX
NEMA 56C (Fourniture de la pompe seulement, avec bride américaine, pour couplage moteur NEMA – moteur non prévu par notre standard).

Disponible dans les matériaux suivants

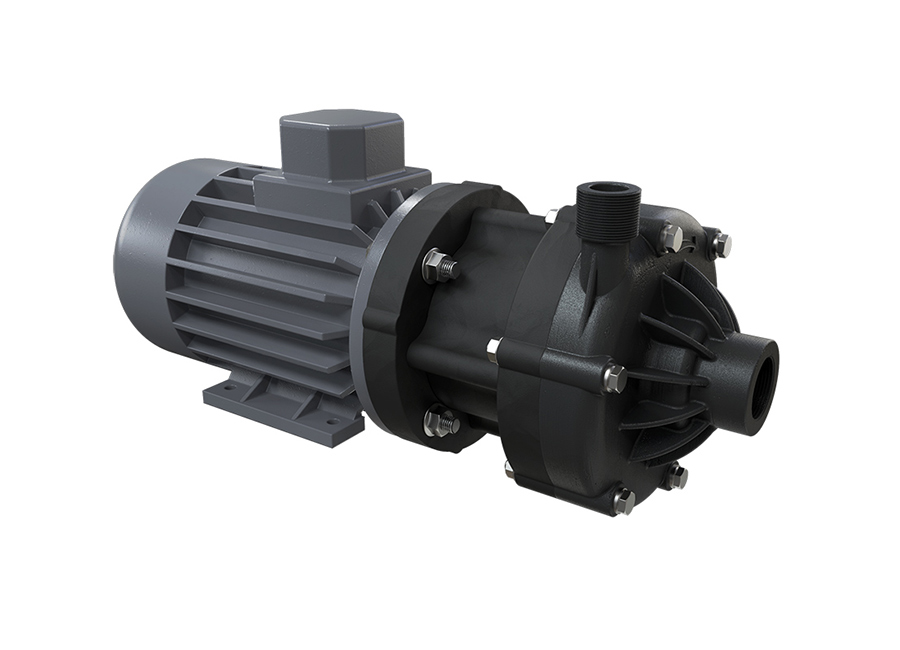

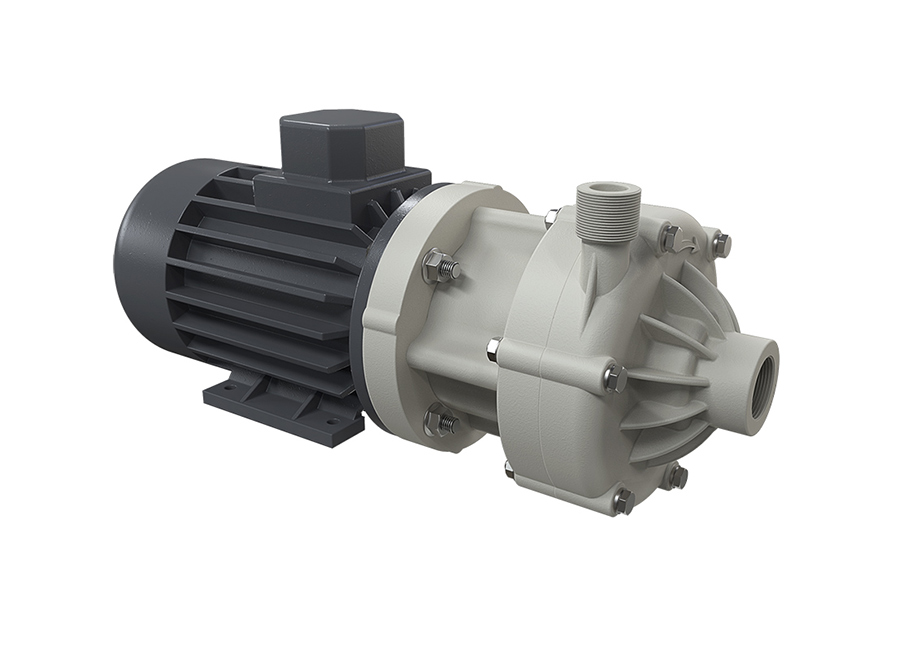

PP PVDF

TURBINE:	Moteur 0,25 Kw (0,35 HP)	Moteur 0,37 Kw (0,5 HP)
Ø 81 mm (Standard)	jusqu’à 1,2 g/cm3	jusqu’à 1,8 g/cm3
Ø 70 mm	jusqu’à 1,5 g/cm3	jusqu’à 2 g/cm3
Ø 65 mm	jusqu’à 1,8 g/cm3	jusqu’à 2 g/cm3

Matériaux joint torique

– EPDM
– VITON®

Emballage

Pompe avec moteur de 0,25/0,37 kW
Enveloppe de protection en mousse de polyuréthane contenue dans une caisse en bois – dimensions 50 x 25 x 35 cm – Poids 7 Kg

Le poids se réfère seulement à l’emballage sans la pompe à l’intérieur

KIT BRIDES (Standard DIN – sur demande ANSI)

– KITFLANG-DM06P (en PP)
– KITFLANG-DM06F (en PVDF)
