Bombas neumáticas de doble membrana

Smicro

  • Caudal máx: 35 l/min
  • Conexiones de aspiración / impulsión: G 1/2″ f o DN 15
ATEX ZONA 2 - ESTÁNDAR EN TODOS LOS MODELOS

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONA 1 - BAJO PEDIDO

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

APLICACIONES

Sectores de aplicación

INDUSTRIA CHIMICA
INDUSTRIA QUÍMICA
INDUSTRIA GRAFICA
INDUSTRIA GRÁFICA
VALORES

Datos técnicos

Altura / Caudal garantizadas según ISO 9906
Conexiones de aspiración/impulsión G 1/2″ f o DN 15 – Clamp o NPT solo bajo pedido
Empalme Aire G 1/4″ f
Caudal máx. * 35 l/min
Màx. presión del aire de alimentación 8 bar
Aspiración máx. con succión negativa – en seco ** 4 m
Aspiración máx. con succión negativa – con bomba cebada 9,5 m
Diám. Máx. sólidos en suspensión 2 mm
Ruido ** 65 dB
Volumen por carrera 30 cc
Materiales de construcción (cuerpo y colectores) bajo pedido

– POMc
– UHMWPE
– Duplex/S.Duplex

Disponible en los siguientes materiales

PP PVDF ALU AISI

Materiales de construcción (cuerpo y colectores) y peso neto
Versión Peso Min Max

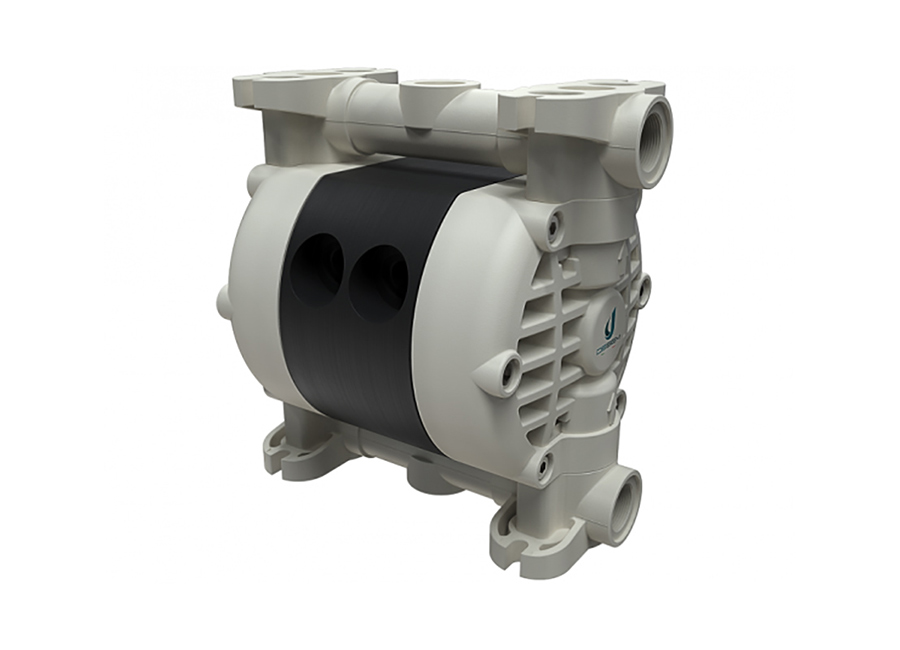

PP (con carga vidrio) 1,6 kg 3° C 65° C
PP conductivo (con carga de carbono) 1,6 kg 3° C 65° C

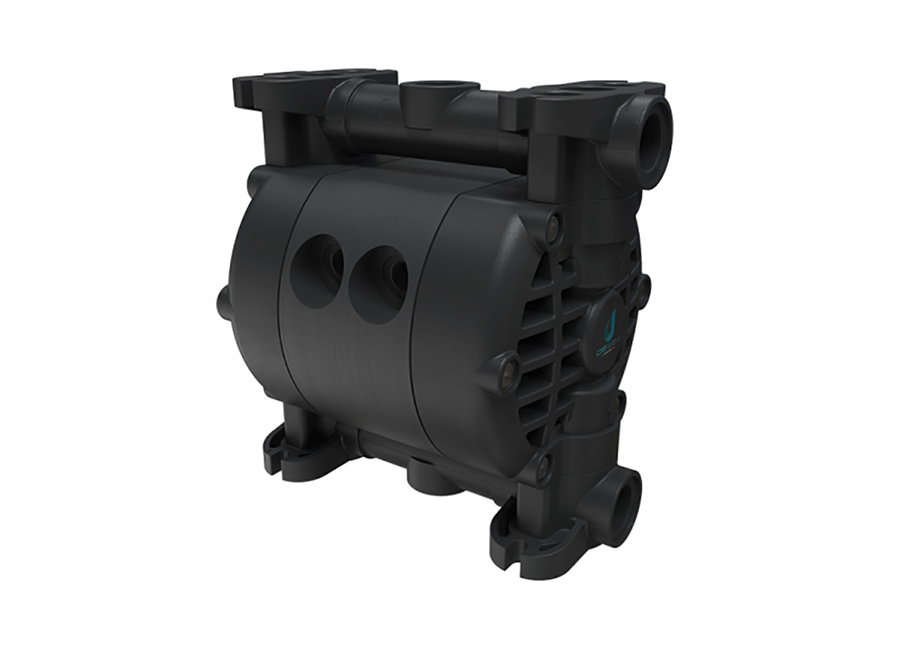

PVDF (con carga de carbono) 1,9 kg 3° C 95° C

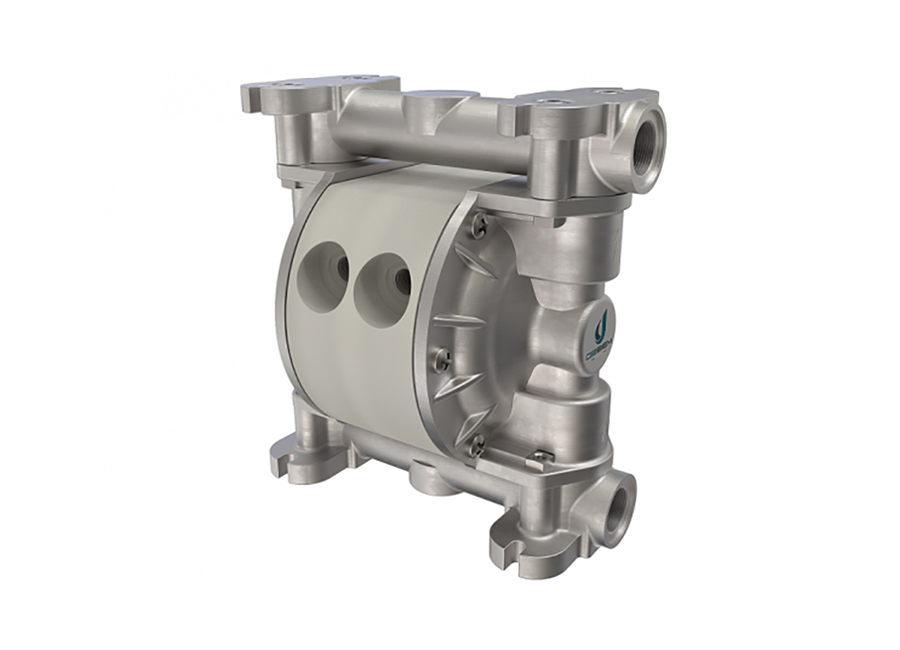

ALU 2 kg 3° C 95° C

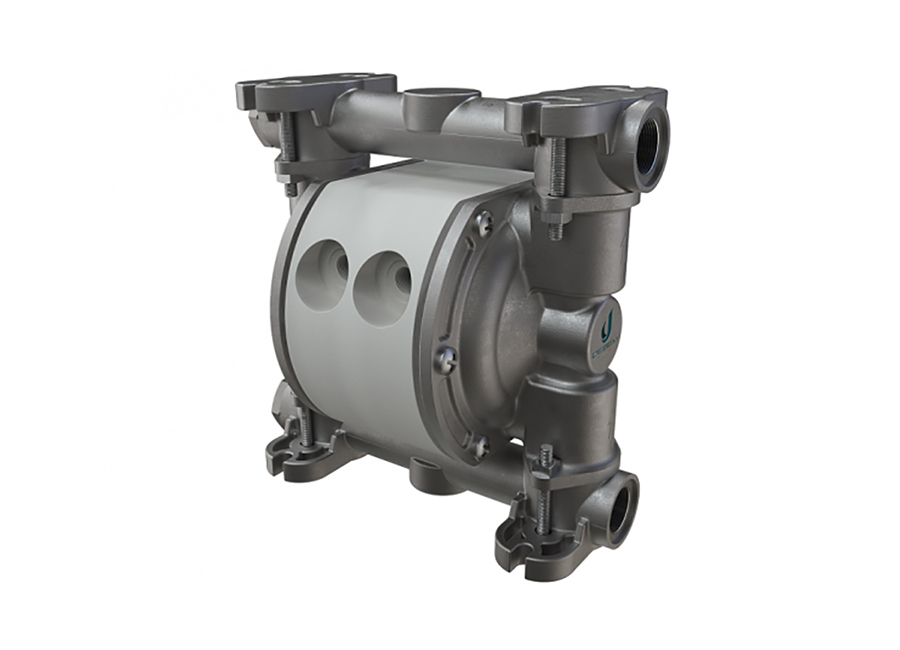

AISI 316 L 3,8 kg 3° C 95° C
AISI 316 L ELECTROPULIDO 3,8 kg 3° C 95° C
Dimensiones máximas Plástico Acero Aluminio
Alto 168 mm 171 mm 172 mm
Ancho 165 mm 177 mm 164 mm
Profundidad 120 mm 120 mm 120 mm
