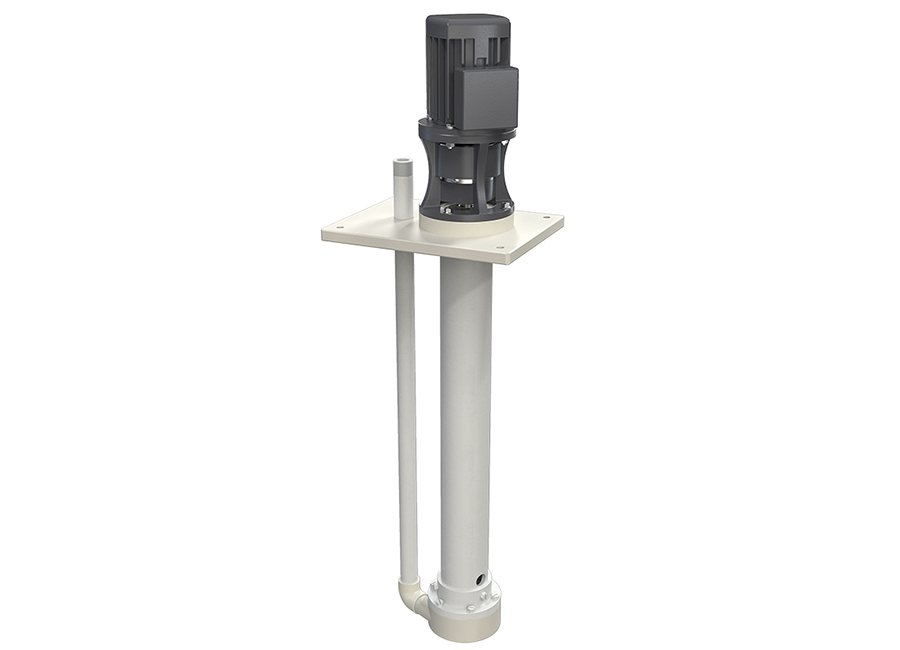

IM_90_PP

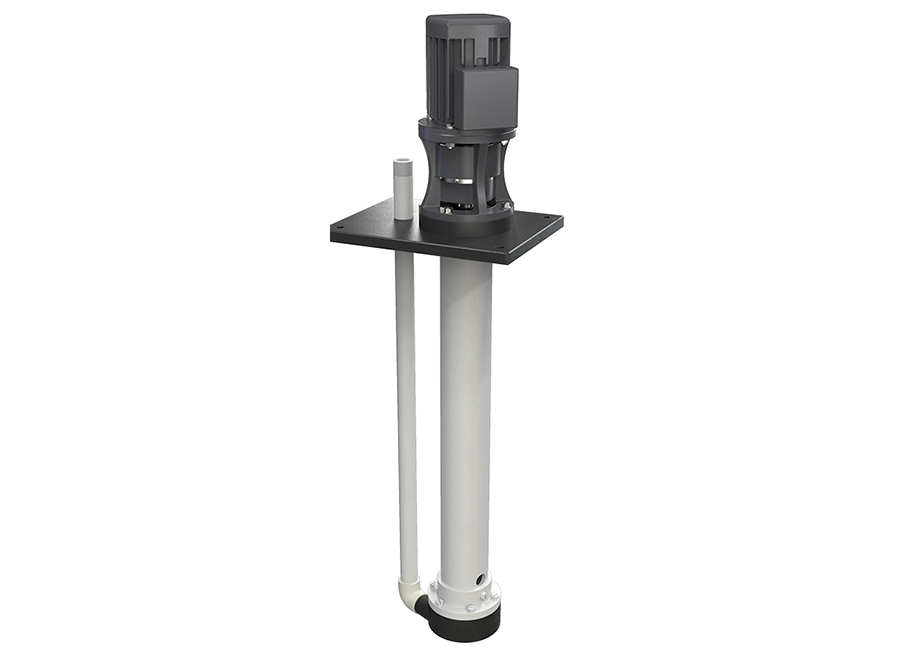

IM_90_PVDF
Bombas centrífugas eléctricas

IM 90

  • Caudal máx: 9 m3/h
  • Conexiones de la aspiración: G 1″1/2 f o DN 40 bajo pedido
  • Conexiones de la impulsión: G 1″ m o DN 25 bajo pedido
APLICACIONES

Sectores de aplicación

Industria Orafa
INDUSTRIA DE LA ORFEBRERÍA
DEPURAZIONE ACQUA E FANGHI
DEPURACIÓN DE AGUAS Y LODOS
INDUSTRIA CHIMICA
INDUSTRIA QUÍMICA
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIA GALVÁNICA Y ELECTRÓNICA
VALORES

Prestaciones

Curva-Prestazioni-IM90
Curva-Potenza-IM90
Curva-Rendimento-IM90

* Las prestaciones indicadas se refieren a bombas cebadas (con fluido agua a 20°C) con descarga libre y varían en función de los materiales de composición.

** Atención: valores medios de las distintas configuraciones de materiales para bolas y sedes de bola.

VALORES

Datos técnicos

Datos técnicos
Conexiones de la aspiración G 1″1/2 f o DN 40 bajo pedido
Conexiones de la impulsión G 1″ m o DN 25 bajo pedido
Caudal máx.* 9 m3/h
Altura max.* 10,5 m
Viscosidad hasta 500 cps
Impulsor abierto estándar: Ø 97 mm H 12 mm (bajo pedido posibilidad de ejecuciones especiales en función del fluido bombeado)
Sólidos de paso: Ø max 10 mm
Longitud columna disponible
Longitud columna disponible (mm) Peso bomba de PP* Peso bomba de PVDF*
250 6,5 kg 7 kg
500 7,5 kg 8 kg
800 10,5 kg 11 kg
1000**

* Los pesos se refieren solo a la bomba sin el motor
** Ejecución especial

Temperaturas de ejercicio
Versión Min Max
PP  3° C 65° C
PVDF 3° C 95° C
Disponible en los siguientes materiales

PP PVDF

Motor eléctrico estándar
  • Kw 0,55 – HP 0,75
  • Caja B5
  • RPM 2900
  • motor aluminio / fundición (el peso del motor puede variar, consultar con el departamento comercial)
  • TRIFASE 230/400 V · 50/60 Hz · 2 polos · Clase de rendimiento IE1 · Protección IP55 · Temperatura ambiente -30°C + 45°C
Motores eléctricos bajo pedido

– MONOFASE
– ATEX

Materiales de las juntas tóricas de sellado

– EPDM
– VITON®

Placa de fijación personalizable solo con diseño facilitado por el cliente
Embalaje
  • Envoltura de protección de espuma poliuretánica dentro de una jaula de madera

Las dimensiones y los pesos varían en función de la longitud de la bomba

Accesorios relacionados
  • JUEGO DE BRIDAS (Estándar DIN – bajo pedido ANSI)
    – KITFLANGIM090P (de PP)
    – KITFLANGIM090F (de PVDF)
  • Filtro salvabomba* de PP o de PVDF

* El filtro se vende por separado
