Bombas centrífugas eléctricas
IM 160
- Caudal máx: 55 m3/h
- Conexiones de la aspiración: G 2″1/2 f o DN 65 bajo pedido
- Conexiones de la impulsión: G 2″ m o DN 50 bajo pedido
INDUSTRIA DE LA ORFEBRERÍA
INDUSTRIA MECÁNICA Y MATALÚRGICA
INDUSTRIA QUÍMICA
INDUSTRIA GALVÁNICA Y ELECTRÓNICA
VALORES
Prestaciones
* Las prestaciones indicadas se refieren a bombas cebadas (con fluido agua a 20°C) con descarga libre y varían en función de los materiales de composición.
** Atención: valores medios de las distintas configuraciones de materiales para bolas y sedes de bola.
VALORES
Datos técnicos
Datos técnicos
| Conexiones de la aspiración | G 2″ 1/2 f o DN 65 bajo pedido |
| Conexiones de la impulsión | G 2″ m o DN 50 bajo pedido |
| Caudal máx.* | 55 m3/h |
| Altura max.* | 32 m |
| Viscosidad | hasta 500 cps |
| Impulsor abierto estándar: | Ø 162 mm H 11 mm – 10° (bajo pedido posibilidad de ejecuciones especiales en función del fluido bombeado) |
| Sólidos de paso: | Ø max 9 mm |
Longitud columna disponible
| Longitud columna disponible (mm) | Peso bomba de PP * | Peso bomba de PVDF * |
| 500 | 31 kg | 33 kg |
| 800 | 34 kg | 36 kg |
| 1000 | 36 kg | 38 kg |
| 1250 | 39 kg | 41 kg |
| 1400 ** | – | – |
* Los pesos se refieren solo a la bomba sin el motor
** Ejecución especial
Temperaturas de ejercicio
| Versión | Min | Max |
| PP | 0° C | 70° C |
| PVDF | -10° C | 100° C |

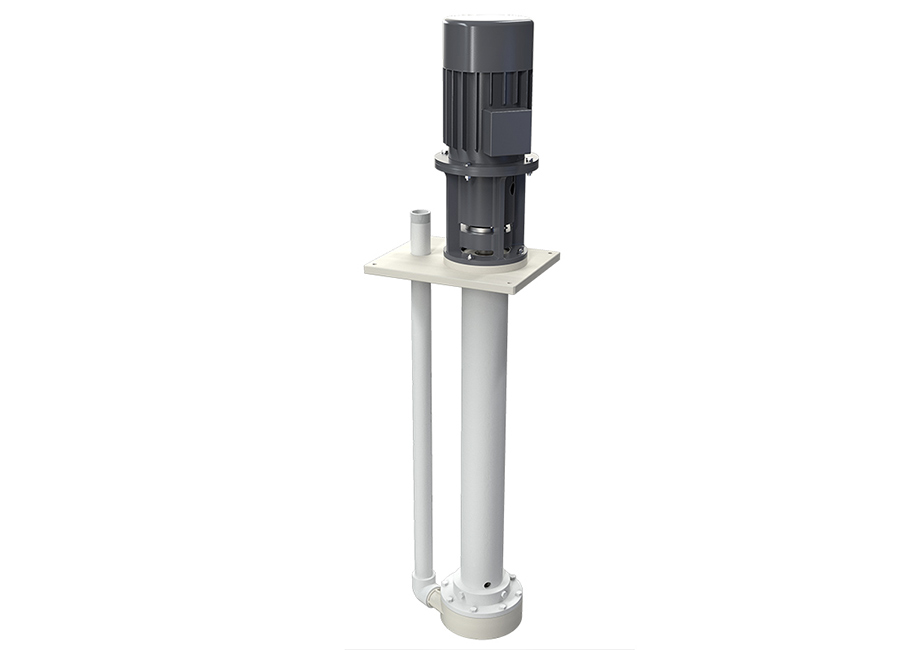

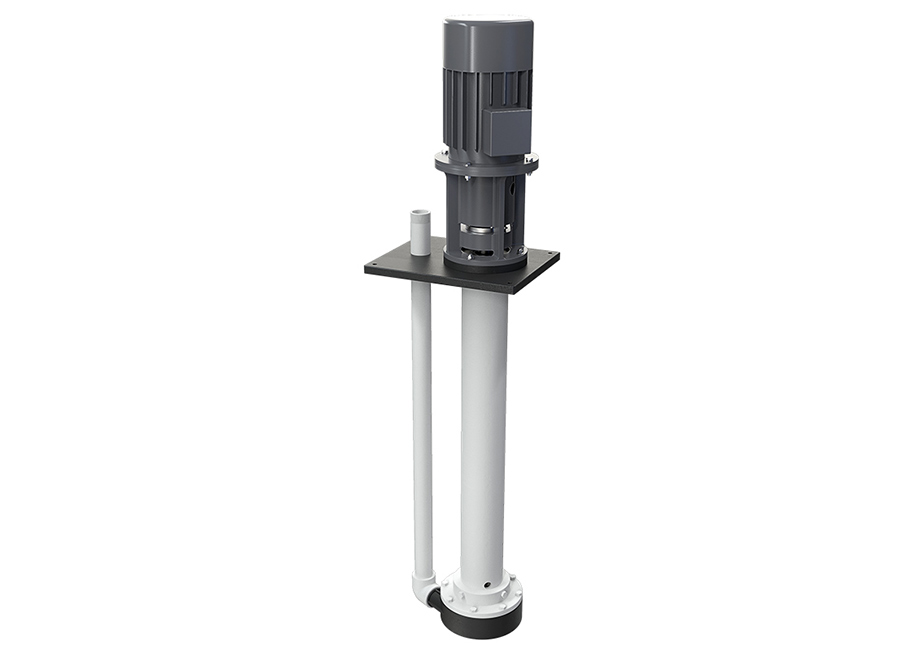

PP PVDF
Motor eléctrico estándar
- Kw 7,5 – HP 10
- Caja B5
- RPM 2900
- Motor aluminio / fundición (el peso del motor puede variar, consultar con el departamento comercial)
- TRIFASE 230/400 V · 50/60 Hz · 2 polos · Clase de rendimiento IE3 · Protección IP55 · Temperatura ambiente -30°C + 45°C
Motores eléctricos bajo pedido
– ATEX
– EPDM
– VITON®
- Envoltura de protección de espuma poliuretánica dentro de una jaula de madera
Las dimensiones y los pesos varían en función de la longitud de la bomba
- JUEGO DE BRIDAS (Estándar DIN – bajo pedido ANSI)
– KITFLANGIM160P (de PP)
– KITFLANGIM160F (de PVDF) - Filtro salvabomba* de PP o de PVDF
* El filtro se vende por separado
