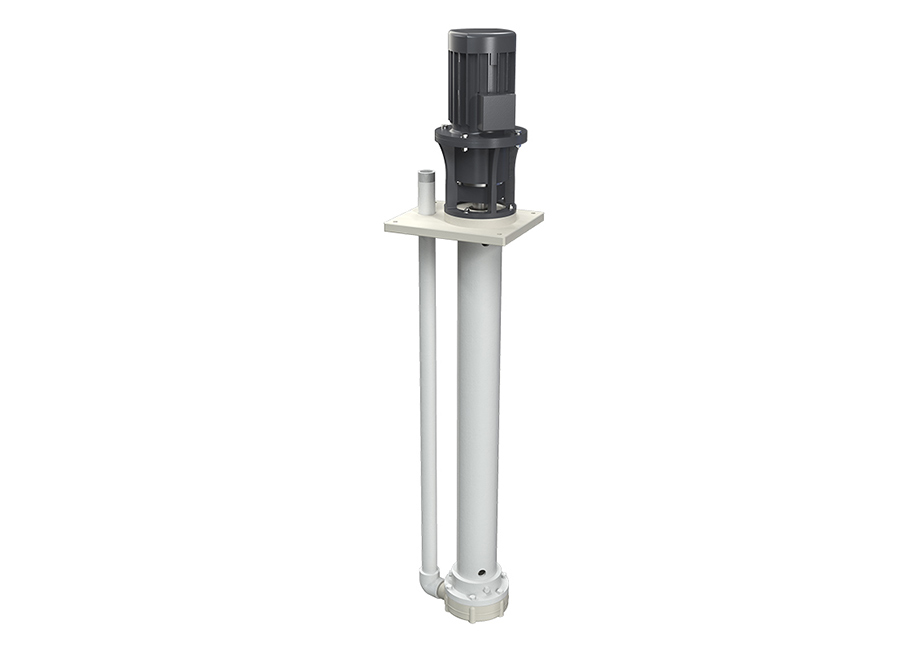

IM_140_PP

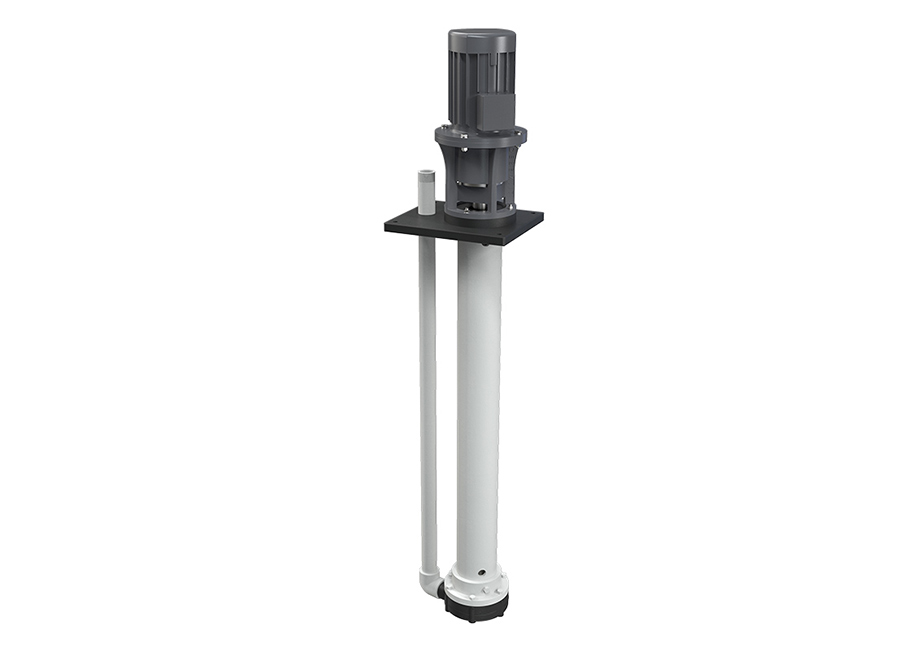

IM_140_PVDF
Pompe Centrifughe Elettriche

IM 140

  • Portata max: 40 m3/h
  • Attacchi aspirazione: G 2″ m o DN 50 su richiesta
  • Attacchi mandata: G 1″1/2 m o DN 40 su richiesta
APPLICAZIONI

Settori di applicazione

DEPURAZIONE ACQUA E FANGHI
DEPURAZIONE ACQUA E FANGHI
INDUSTRIA CHIMICA
INDUSTRIA CHIMICA
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIA GALVANICA E ELETTRONICA
VALORI

Prestazioni

Curva-Prestazioni-IM140
Curva-Potenza-IM140
Curva-Rendimento-IM140

* Le prestazioni indicate sono riferite a pompe adescate (con fluido acqua a 20°C) a prevalenza nulla e variano in funzione dei materiali di composizione.

** Attenzione: valori medi delle differenti configurazioni di materiali per sfera e sedi sfera.

VALORI

Dati tecnici

Dati tecnici
Attacchi aspirazione G 2″ m o DN 50 su richiesta
Attacchi mandata G 1″ 1/2 m o DN 40 su richiesta
Portata max.* 40 m3/h
Prevalenza max.* 21 m
Viscosità fino a 500 cps
Girante aperta standard Ø 130 mm H 14 mm (su richiesta: esecuzioni speciali in riferimento al fluido pompato)
Solidi di passaggio Ø max 12 mm
Lunghezza colonna disponibile
Lunghezza colonna disponibile (mm) Peso pompa in PP * Peso pompa in PVDF *
500 15 kg 16 kg
800 19 kg 20 kg
1000 22 kg 23 kg
1250 24 kg 25 kg
1400 **

* I pesi sono riferiti solo alla pompa senza il motore
** Esecuzione speciale

Temperatura di esercizio
Versione Min Max
PP  0° C 70° C
PVDF -10° C 100° C
Disponibile nei seguenti materiali

PP PVDF

Motori elettrici standard
  • Kw 3 – HP 4
  • Cassa B5
  • RPM 2900
  • Motore alluminio / ghisa (il peso del motore può variare, consultare l’ufficio commerciale)
  • TRIFASE 230/400 V · 50/60 Hz · 2 poli · Classe di rendimento IE3 · Protezione IP55 · Temperatura ambiente -30°C + 45°C
Motori elettrici su richiesta

– MONOFASE
– ATEX

Materiali o-ring di tenuta

– EPDM
– VITON®

Piastra di fissaggio personalizzabile solo su disegno
Imballo
  • Involucro protettivo in schiuma poliuteranica contenuto in gabbia in legno

Le dimensioni ed i pesi variano a seconda della lunghezza della pompa

Accessori correlati
  • KIT FLANGE (Standard DIN – su richiesta ANSI)
    – KITFLANGIM140P (in PP)
    – KITFLANGIM140F (in PVDF)
  • Filtro salvapompa* in PP o in PVDF

*Il filtro viene venduto separatamente
