Pompe Centrifughe Elettriche
IM 130
- Portata max: 30 m3/h
- Attacchi aspirazione: G 2″ m o DN 50 su richiesta
- Attacchi mandata: G 1″1/2 m o DN 40 su richiesta
INDUSTRIA ORAFA
DEPURAZIONE ACQUA E FANGHI
INDUSTRIA CHIMICA
INDUSTRIA GALVANICA E ELETTRONICA
VALORI
Prestazioni
* Le prestazioni indicate sono riferite a pompe adescate (con fluido acqua a 20°C) a prevalenza nulla e variano in funzione dei materiali di composizione.
** Attenzione: valori medi delle differenti configurazioni di materiali per sfera e sedi sfera.
VALORI
Dati tecnici
Dati tecnici
Attacchi aspirazione | G 2″ m o DN 50 su richiesta |
Attacchi mandata | G 1″ 1/2 m o DN 40 su richiesta |
Portata max.* | 30 m3/h |
Prevalenza max.* | 20 m |
Viscosità | fino a 500 cps |
Girante aperta standard | Ø 130 mm H 8 mm (su richiesta: esecuzioni speciali in riferimento al fluido pompato) |
Solidi di passaggio | Ø max 6 mm |
Lunghezza colonna disponibile
Lunghezza colonna disponibile (mm) | Peso pompa in PP * | Peso pompa in PVDF * |
500 | 15 kg | 16 kg |
800 | 19 kg | 20 kg |
1000 | 22 kg | 23 kg |
1250 | 24 kg | 25 kg |
1400** | – | – |
* I pesi sono riferiti solo alla pompa senza il motore
** Esecuzione speciale
Temperatura di esercizio
Versione | Min | Max |
PP | 0° C | 70° C |
PVDF | -10° C | 100° C |

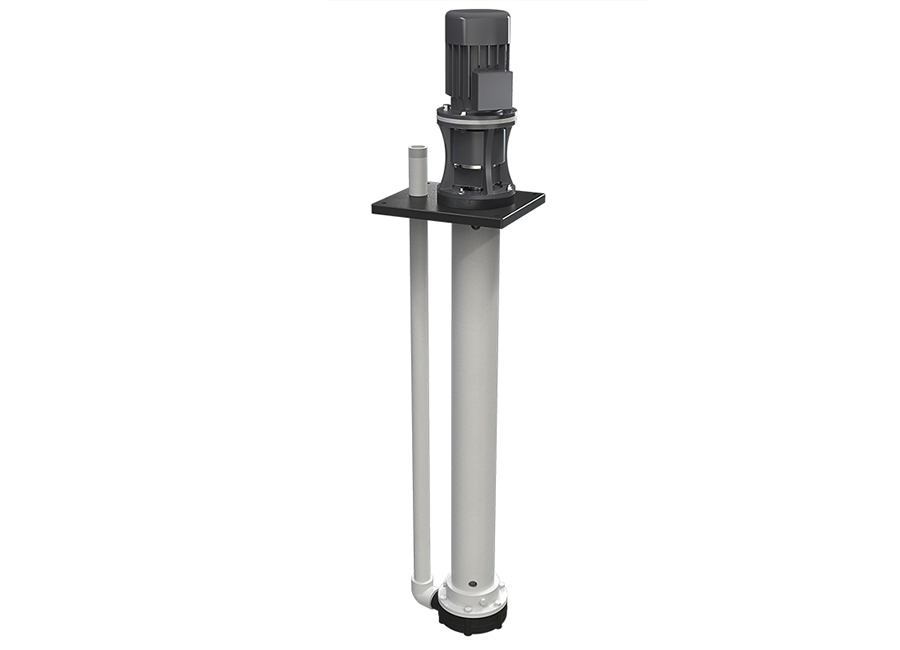

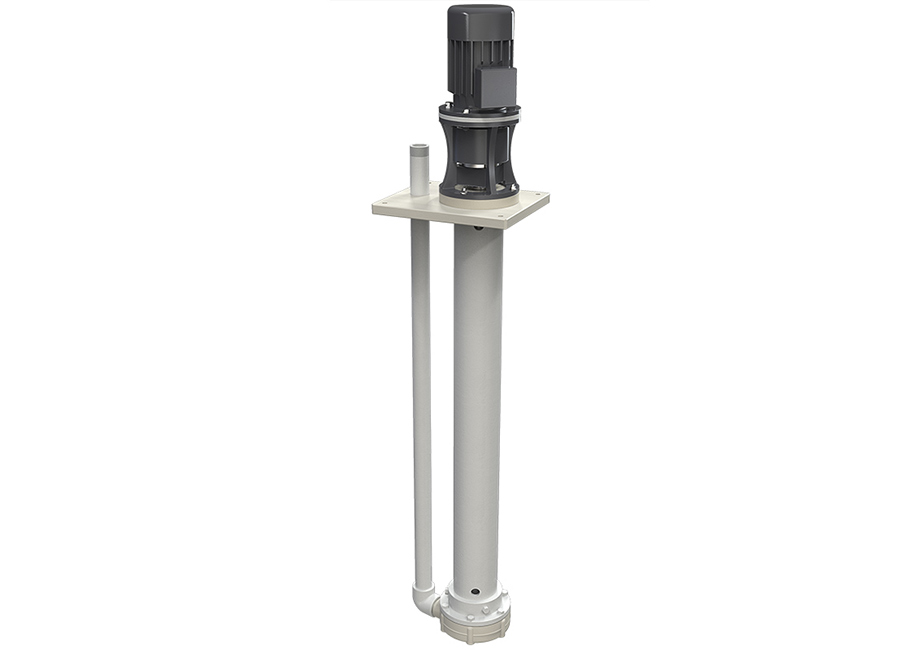

PP PVDF
Motori elettrici standard
- Kw 2,2 – HP 3
- Cassa B5
- RPM 2900
- Motore alluminio / ghisa (il peso del motore può variare, consultare l’ufficio commerciale)
- TRIFASE 230/400 V · 50/60 Hz · 2 poli · Classe di rendimento IE3 · Protezione IP55 · Temperatura ambiente -30°C + 45°C
Motori elettrici su richiesta
– MONOFASE
– ATEX
– EPDM
– VITON®
- Involucro protettivo in schiuma poliuteranica contenuto in gabbia in legno
Le dimensioni ed i pesi variano a seconda della lunghezza della pompa
- KIT FLANGE (Standard DIN – su richiesta ANSI)
– KITFLANGIM130P (in PP)
– KITFLANGIM130F (Per pompa in PVDF) - Filtro salvapompa* in PP o in PVDF
* Il filtro viene venduto separatamente
