POMPE PNEUMATICHE A DOPPIA MEMBRANA

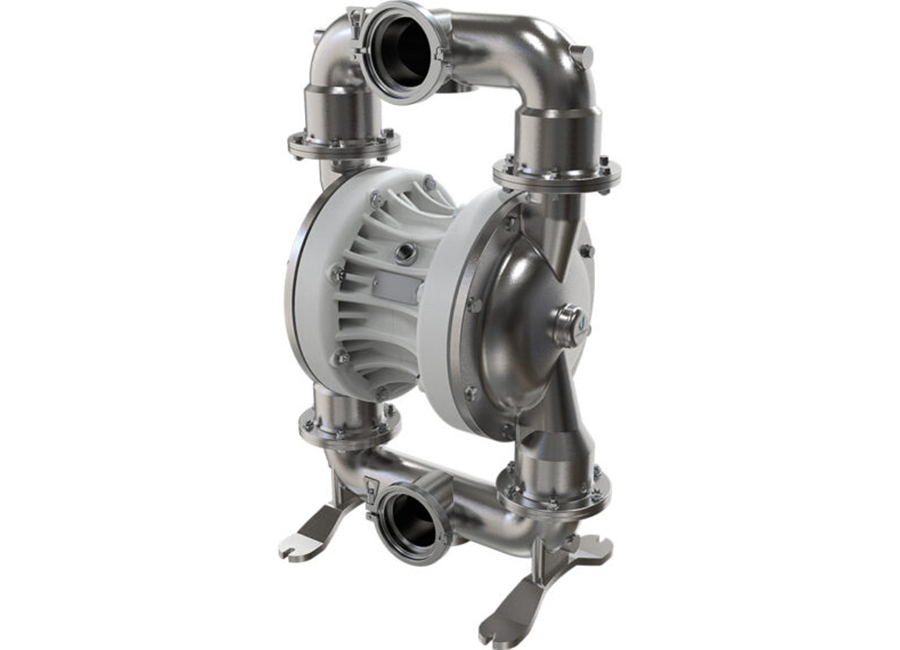

FDA Boxer 503

  • Portata massima: 800 l/min
  • Connessioni aspirazione / mandata: connessioni da 4″ Clamp
ATEX ZONA 2 - STANDARD SU TUTTI I MODELLI

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONA 1 - SU RICHIESTA

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

APPLICAZIONI

Settori di applicazione

icona-food
INDUSTRIA ALIMENTARE
INDUSTRIA CHIMICA
INDUSTRIA COSMETICA
VALORI

Prestazioni

Prestazioni-Foodboxer503

Prevalenza / Portata garantite secondo ISO 9906

* Le prestazioni indicate sono riferite a pompe adescate (con fluido acqua a 20°C) a prevalenza nulla e variano in funzione dei materiali di composizione.

** Attenzione: valori medi delle differenti configurazioni di materiali per sfera e sedi sfera.

VALORI

Dati tecnici

Dati tecnici
Attacchi aspirazione/mandata Connessioni da 4″ Clamp
Attacco aria G 3/4″ f
Portata max. * 800 l/min
Pressione aria alimentazione max. 8 bar
Prevalenza max. * 80 m
Aspirazione max da battente negativo – a secco ** 4 m
Aspirazione max da battente negativo – a pompa innescata 9,5 m
Diam. max solidi in sospensione 10 mm
Rumorosità ** 80 dB
Volume per corsa 1825 cc
Disponibile nei seguenti materiali

AISI316

Materiali di costruzione (corpo e collettori) e peso netto
Versione Peso Min Max
AISI316 71 kg 3° C 95° C
Dimensioni Massime Acciaio
Altezza 836 mm
Larghezza 526 mm
Profondità 350 mm
