POMPE PNEUMATICHE A DOPPIA MEMBRANA

Sboxer 100

  • Portata massima: 160 l/min
  • Connessioni aspirazione / mandata: G 1″ f o DN 25
ATEX ZONA 2 - STANDARD SU TUTTI I MODELLI

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONA 1 - SU RICHIESTA

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

APPLICAZIONI

Settori di applicazione

INDUSTRIA CHIMICA
INDUSTRIA CHIMICA
INDUSTRIA GRAFICA
INDUSTRIA GRAFICA
VALORI

Dati tecnici

Prevalenza / Portata garantite secondo ISO 9906
Attacchi aspirazione/mandata G 1″ f o DN 25 – NPT solo su richiesta
Attacco aria G 3/8″ f
Portata max. * 160 l/min
Pressione aria alimentazione max. 8 bar
Aspirazione max da battente negativo – a secco ** 4 m
Aspirazione max da battente negativo – a pompa innescata 9,5 m
Diam. max solidi in sospensione 4 mm
Rumorosità ** 75 dB
Volume per corsa 222 cc
Materiali di costruzione (corpo e collettori) su richiesta:

– POMc
– UHMWPE
– Duplex/S.Duplex

Disponibile nei seguenti materiali

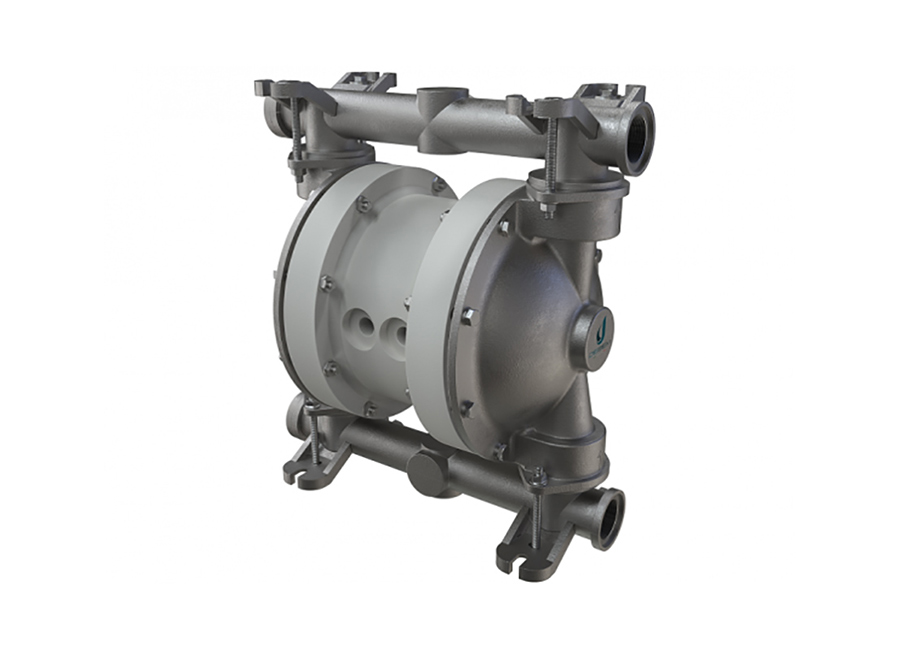

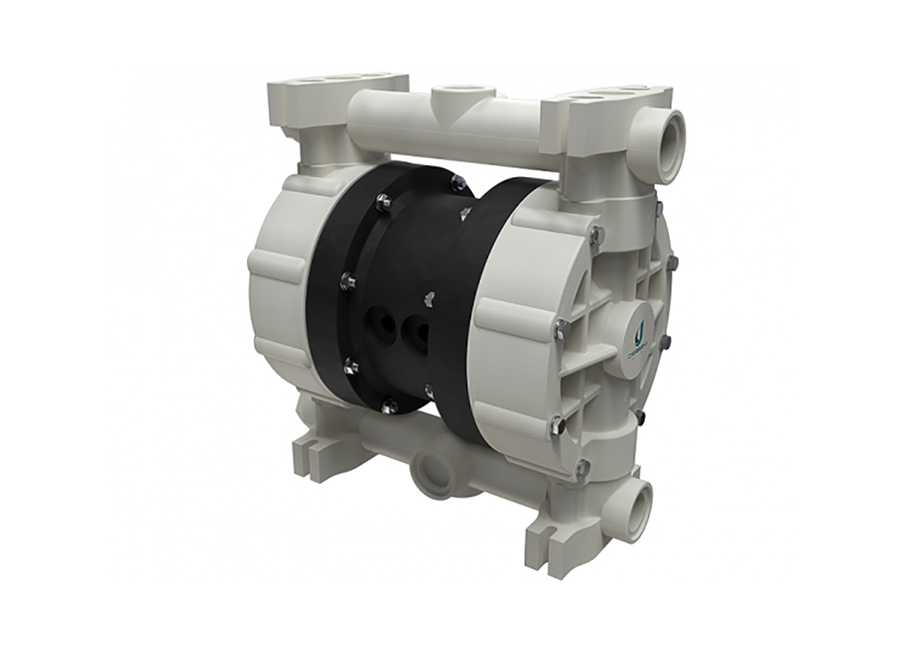

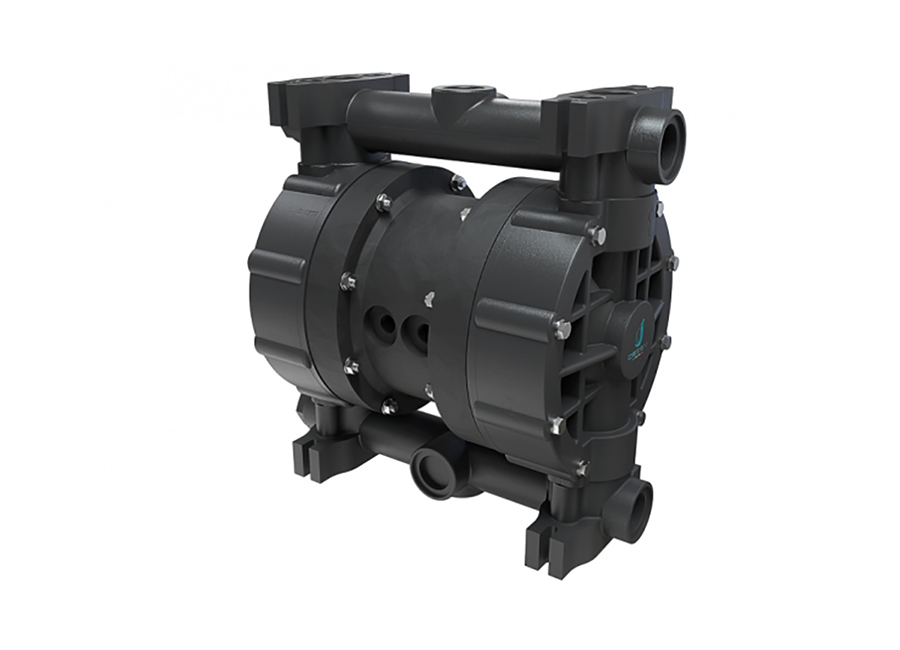

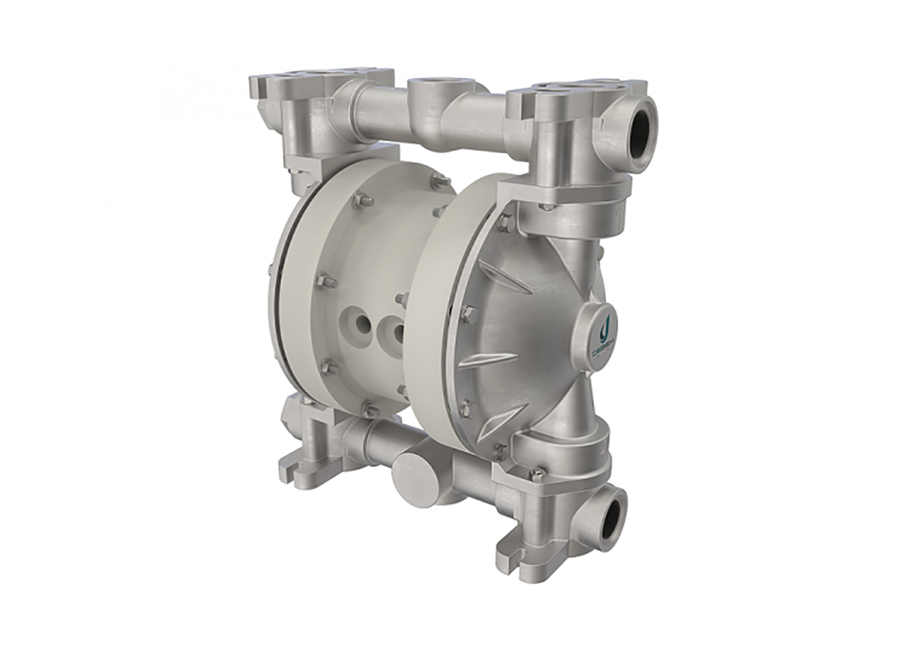

PP PVDF ALU AISI

Materiali di costruzione (corpo e collettori) e peso netto
Versione Peso Min Max
PP (con carica vetro) 7,5 kg 3° C 65° C
PP conduttivo (con carica carbonio) 7,5 kg 3° C 65° C
PVDF (con carica carbonio) 8,5 kg 3° C 95° C
ALU 8,2 kg 3° C 95° C
AISI 316 ELETTROLUCIDATO 11 kg 3° C 95° C
Dimensioni Massime Plastica Acciaio
Altezza 325 mm 327 mm
Larghezza 329 mm 308 mm
Profondità 202 mm 202 mm
