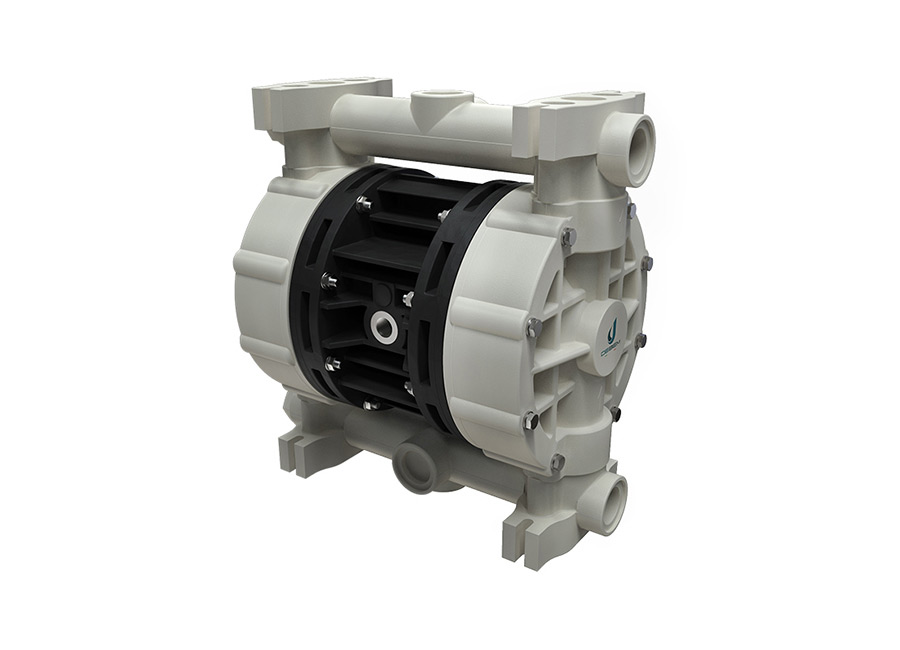

BOXER-100_PP

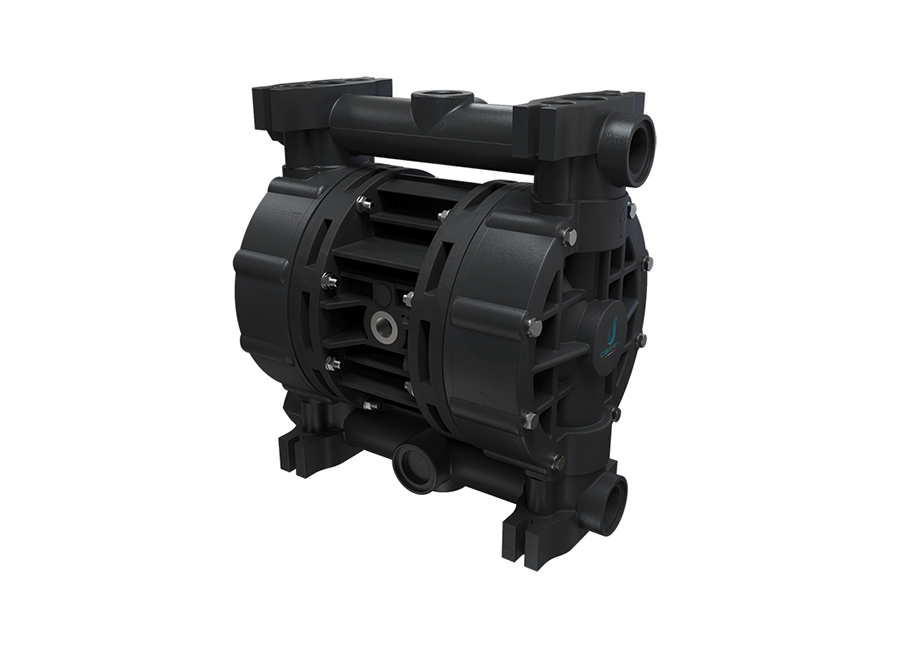

BOXER-100_PVDF

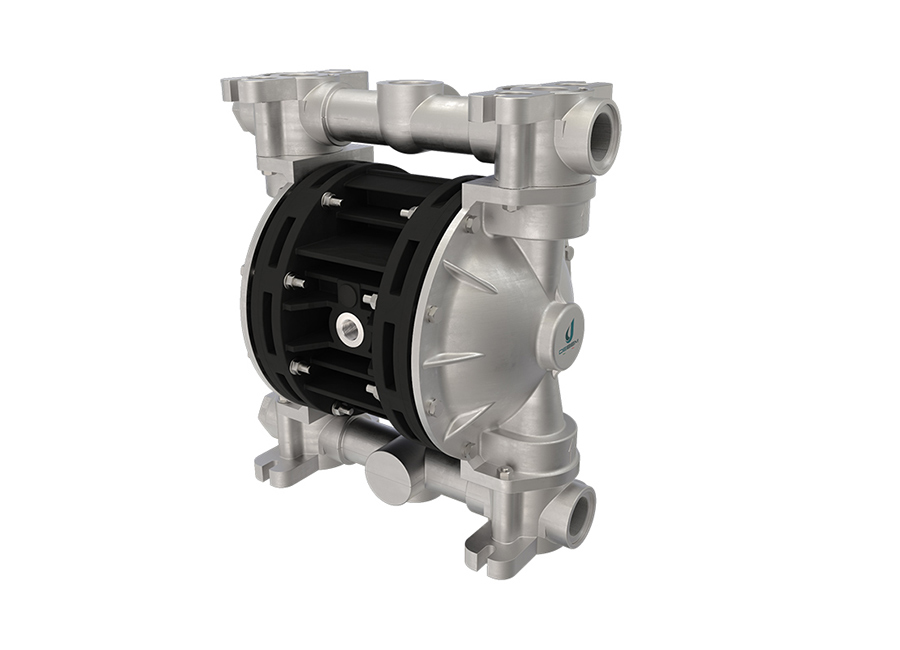

BOXER-100-ALU

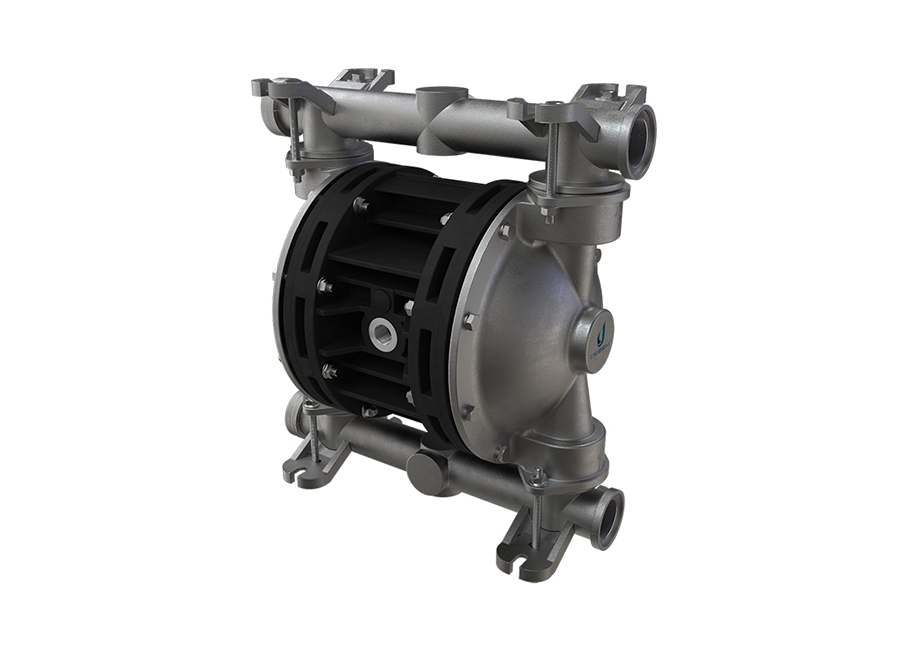

BOXER-100_AISI
POMPE PNEUMATICHE A DOPPIA MEMBRANA

Boxer 100

  • Portata massima: 160 l/min
  • Connessioni aspirazione / mandata: G 1″ f o DN 25
ATEX ZONA 2 - STANDARD SU TUTTI I MODELLI

II 3G Ex h IIB T4 Gc
II 3D Ex h IIIB T135°C Dc

ATEX ZONA 1 - SU RICHIESTA

II 2G Ex h lib T4 Gb
II 2D Ex h IIIB T135°C Db

APPLICAZIONI

Settori di applicazione

Biodiesel
PRODUZIONE E STOCCAGGIO BIODIESEL
INDUSTRIA CERAMICA, PIETRE, MARMI, VETRO E MINERARIA
INDUSTRIA CERAMICA, PIETRE, MARMI, VETRO E MINERARIA
INDUSTRIA CHIMICA
INDUSTRIA CHIMICA
INDUSTRIA GRAFICA
INDUSTRIA GRAFICA
PACKAGING, COLLA, CARTA E CARTIERE
PACKAGING, COLLA, CARTA E CARTIERE
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIA GALVANICA E ELETTRONICA
Automotive
AUTOMOTIVE
Industria Meccanica
INDUSTRIA MECCANICA E METALLURGICA
Industria delle Vernici
INDUSTRIA DELLE VERNICI
Oil & Gas
OIL & GAS
Industria Orafa
INDUSTRIA ORAFA
DEPURAZIONE ACQUA E FANGHI
DEPURAZIONE ACQUE E FANGHI
Industria Tessile e conciaria
INDUSTRIA TESSILE E CONCIARIA
VALORI

Prestazioni

Prestazioni-Boxer100

* Le prestazioni indicate sono riferite a pompe adescate (con fluido acqua a 20°C) a prevalenza nulla e variano in funzione dei materiali di composizione.

** Attenzione: valori medi delle differenti configurazioni di materiali per sfera e sedi sfera.

VALORI

Dati tecnici

Prevalenza / Portata garantite secondo ISO 9906
Attacchi aspirazione/mandata G 1″ f o DN 25 – Clamp o NPT solo su richiesta
Attacco aria G 3/8″ f
Portata max. * 160 l/min
Pressione aria alimentazione max. 8 bar
Prevalenza max. * 80 m
Aspirazione max da battente negativo – a secco ** 4 m
Aspirazione max da battente negativo – a pompa innescata 9,5 m
Diam. max solidi in sospensione 4 mm
Rumorosità ** 75 dB
Volume per corsa 222 cc
Materiali di costruzione (corpo e collettori) su richiesta

– POMc
– UHMWPE
– Duplex/S.Duplex

Disponibile nei seguenti materiali

PP PVDF ALU AISI

Materiali di costruzione (corpo e collettori) e peso netto
Versione Peso Min Max
PP (con carica vetro) 7,6 kg 3° C 65° C
PP conduttivo (con carica carbonio) 7,6 kg 3° C 65° C
PVDF (con carica carbonio) 9,6 kg 3° C 95° C
ALU 8,5 kg 3° C 95° C
AISI 316 L 11,7 kg 3° C 95° C
Dimensioni Massime Plastica Acciaio Alluminio
Altezza 325 mm 327 mm 324 mm
Larghezza 329 mm 308 mm 315 mm
Profondità 202 mm 202 mm 202 mm
VALORI

Attacchi

Attacchi-Boxer100
BOXER 100 (PLASTICA)

A1 – A2 – A3 – A4 – A5 – A6 – M1 – M2 – M3 – M4 – M5 – M6

BOXER 100 (ALLUMINIO)

A1- A2 – A3 – A4 – M1 – M2 – M3 – M4

BOXER 100 (AISI)

A1 – A2 – M1 – M2

ATTACCHI STANDARD
M1 – A1

ASPIRAZIONE
A1 – A2 – A3 – A4 – A5 – A6

MANDATA
M1 – M2 – M3 – M4 – M5 – M6
