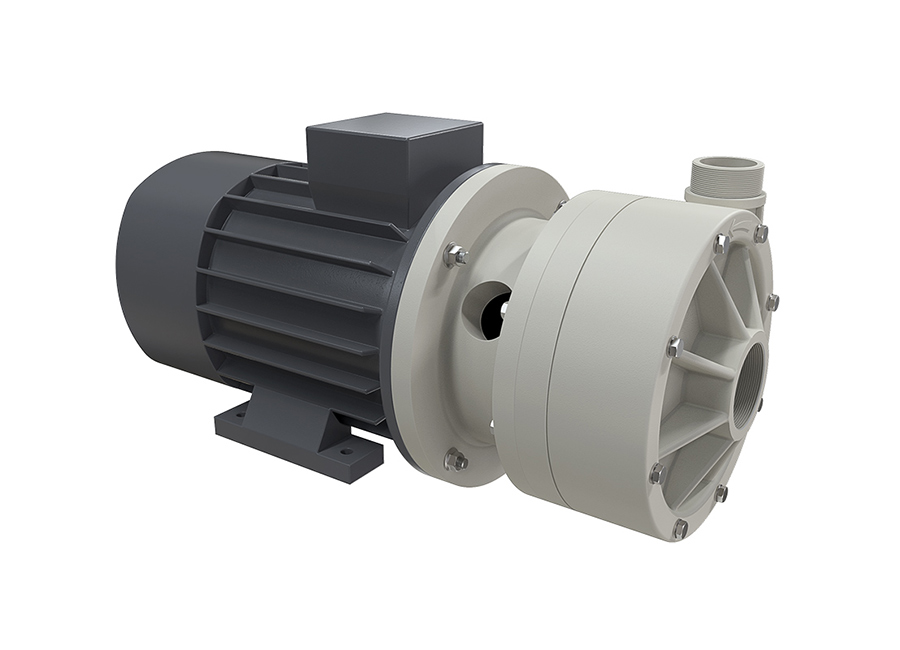

MB_160_PP

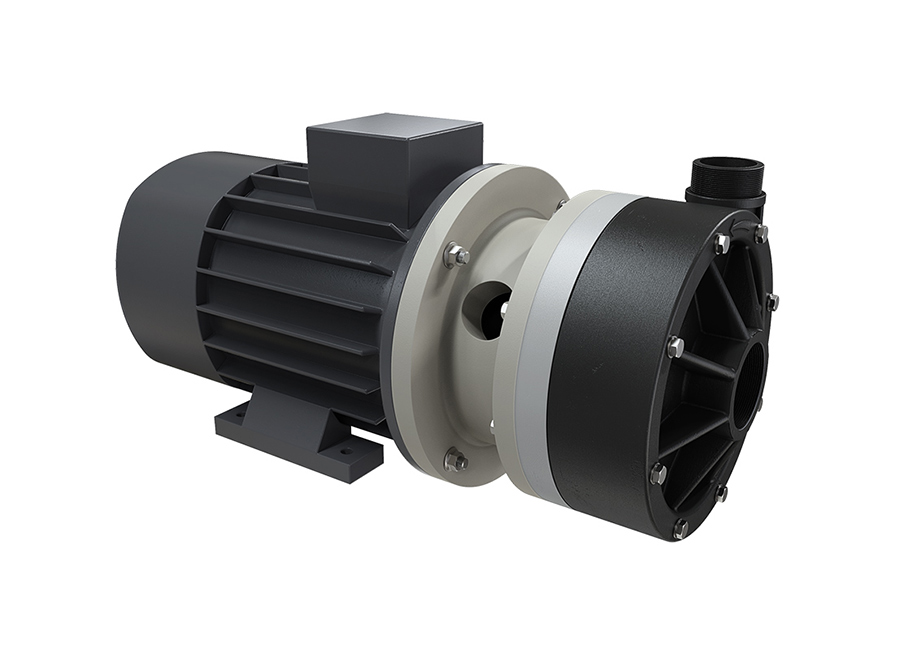

MB_160_PVD
Pompe Centrifughe Elettriche

MB 160

  • Portata massima: 55 m3/h
  • Attacchi aspirazione: G 2″1/2 f o DN 65
  • Attacchi mandata: G 2″ m o DN 50
APPLICAZIONI

Settori di applicazione

DEPURAZIONE ACQUA E FANGHI
DEPURAZIONE ACQUA E FANGHI
INDUSTRIA CHIMICA
INDUSTRIA CHIMICA
INDUSTRIA GALVANICA E ELETTRONICA
INDUSTRIA GALVANICA E ELETTRONICA
VALORI

Prestazioni

Curva-Prestazioni-MB160
Curva-Rendimento-MB160
Curva-Potenza-MB160

* Le prestazioni indicate sono riferite a pompe adescate (con fluido acqua a 20°C) a prevalenza nulla e variano in funzione dei materiali di composizione.

** Attenzione: valori medi delle differenti configurazioni di materiali per sfera e sedi sfera.

VALORI

Dati tecnici

Dati tecnici
Attacchi aspirazione G 2″1/2 f o DN 65
Attacchi mandata G 2″ m o DN 50
Portata max.* 55 m3/h
Prevalenza max.* 32 m
Viscosità fino a 500 cps
Girante aperta standard Ø 162 mm H 11 mm – 10° (su richiesta: esecuzioni speciali in riferimento al fluido)
Solidi di passaggio Ø max 9 mm
Materiali di costruzione (corpo e collettori), peso netto e temperatura
Versione Peso Min Max
PP (con carica vetro) 9,8 kg 0° C 70° C
PVDF (con carica carbonio) 12,2 kg -10° C 100° C
Motori elettrici standard
  • Kw 7,5 – HP 10
  • Cassa B3+B5
  • RPM  2900
  • motore alluminio / ghisa (il peso del motore può variare, consultare l’ufficio commerciale)
  • TRIFASE 400/690 V – 50/60 Hz – 2 poli – Classe di rendimento IE3 – Protezione IP55 – Temperatura ambiente -30°C + 45°C
Disponibile nei seguenti materiali

PP PVDF

Motori elettrici su richiesta

– ATEX

Materiali o-ring di tenuta

– EPDM
– VITON®

Imballo
  • Involucro protettivo in schiuma poliuretanica contenuto in cassa in legno – cm 70 x 45 x 55 – peso 16 Kg

Il peso si riferisce solo all’imballo senza la pompa al suo interno

Accessori correlati
  • KIT FLANGE (Standard DIN – su richiesta ANSI):
    – KITFLANGMB160P (in PP)
    – KITFLANGMB160F (in PVDF)
  • Filtro a cestello in Polipropilene o PVDF
Fornibili con tenuta
  • Tenuta meccanica a soffietto (di nuova generazione con sistema “Autobloccante”)
    Molla Aisi 304 – Anello di tenuta in CARBURO di SILICIO + CERAMICA / CARBURO di SILICIO + CARBURO di SILICIO
  • Tenuta labbro: VITON o EPDM
